NTN UCFS305D1轴承技术规格
| 类型 | 四螺栓方形法兰式轴承座 |
| 轴承类型 | 滚珠轴承 |
| 锁紧装置 | 紧定螺钉 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 轴承型号 | UC305D1 |
| 轴承座型号 | FS305D1 |
| 壳体材质 | 铸铁 |
| 壳体铸造型式 | 一体成型 |
| 端盖类型 | 开式 |
| 性能 | 重型 |
| 基本额定动载荷 | 4750 lbf 21200 N 21.20 kN |
| 基本额定静载荷 | 2450 lbf 10900 N 10.90 kN |
| 极限转速 | 5400转/分钟 |
| 重量 | 2.650 lb 1.200 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
| 润滑方式 | 可再润滑 |
NTN UCFS305D1轴承尺寸规格
| 四螺栓方形法兰式轴承座，铸造外壳，带紧定螺钉，UCFS型 - 尺寸 | |
| d | 0.9843 in 25.000 mm |
| L | 4.3438 in 110.0 mm |
| J | 3.1563 in 80.0 mm |
| A | 1.1406 in 29.0 mm |
| A0 | 1.5313 in 39.000 mm |
| A1 | 0.5000 in 13.0 mm |
| A2 | 0.3594 in 9.0 mm |
| A3 | 0.2813 in 7.0 mm |
| H3 | 3.1496 in 80.0 mm |
| N | 0.6250 in 16.0 mm |
| B | 1.4961 in 38.000 mm |
| S | 0.5906 in 15.000 mm |
| F | 0.1969 in 5.000 mm |
NTN UCFS305D1轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN UCFS305D1轴承（二维剖面图）
NTN UCFS305D1轴承（二维前视图）

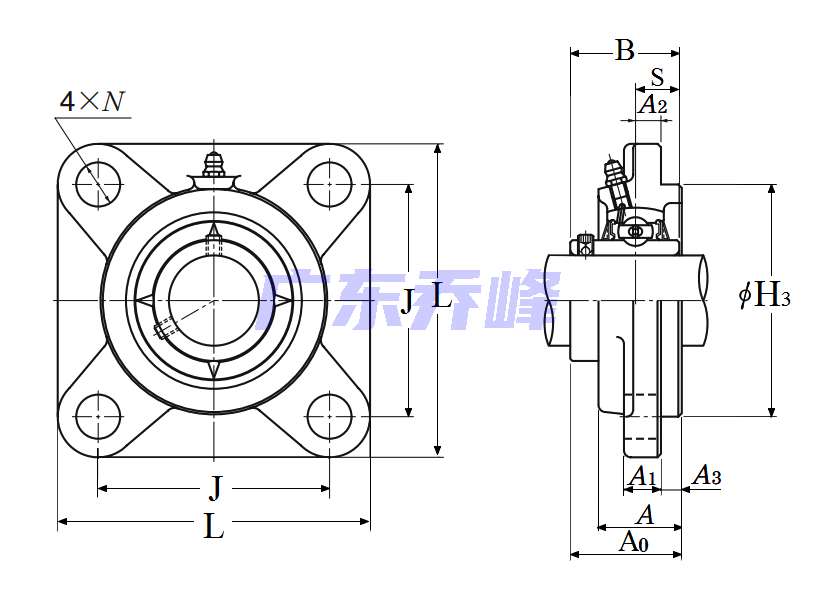

NTN UCFS305D1轴承尺寸图
NTN UCFS305D1轴承同尺寸型号
| UCF305 | 详细尺寸，d：25.000mm，c：39.000mm，b：29.000mm，j：80.000mm，r：110.000mm |
| UCF305D1 | 详细尺寸，d：25.000mm，c：39.000mm，b：29.000mm，j：80.000mm，r：110.000mm |
| UCFS305D1 | 详细尺寸，d：25.000mm，c：39.000mm，b：29.000mm，j：80.000mm，r：110.000mm |
| 共计找到3条记录 | |
NTN UCFS305D1轴承相关配件/适用型号
| UC305D1 | 详细尺寸，d：25.000mm，dD：62.000mm，c：20.000mm，b：38.000mm，r：1.500mm |
NTN UCFS305D1轴承在售型号
| 在售型号 | 库存数量 | 市场价 |
| UCFS305D1 | 2013 | 109.96 |
| 注：可直接联系销售人员了解详情。 | ||
