NTN UCS204-012LD1N轴承代号说明
U
C
S
2
0
4
-
0
1
2
L
D
1
N
UCS：带紧定螺钉，宽外圈，圆柱外圈
2：系列：轻型承重
04：内径系列：20 mm 系列
-：内径分隔符
012：内径：0.75 in
L：设计变更，更薄的内圈，内径变大
D1：带油槽油孔，可再润滑
N：带止动槽
UCS：
带紧定螺钉，宽外圈，圆柱外圈
2：
系列：轻型承重
04：
内径系列：20 mm 系列
-：
内径分隔符
012：
内径：0.75 in
L：
设计变更，更薄的内圈，内径变大
D1：
带油槽油孔，可再润滑
N：
带止动槽
NTN UCS204-012LD1N轴承技术规格
| 类型 | 外球面轴承 |
| 内孔型式 | 圆柱孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 淬透钢 |
| 极限转速-脂润滑 | 6700转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 精度等级 | Class 0 |
| 性能 | 标准 |
| 锁紧装置 | 2 -120° 紧定螺钉 |
| 润滑方式 | 可再润滑 |
| 径向游隙 | CN |
| 基本额定静载荷 | 1500 lbf 6650 N 6.65 kN |
| 基本额定动载荷 | 2880 lbf 12800 N 12.80 kN |
| 附件 | 双面密封 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN UCS204-012LD1N轴承尺寸规格
| 带紧定螺钉的外球面轴承，宽外圈 - 圆柱内径，带止动环槽 - 尺寸 | |
| d | 0.7500 in 19.050 mm |
| D | 1.8504 in 47.000 mm |
| C | 0.6693 in 17.000 mm |
| B | 1.2205 in 31.000 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| ds | 10-32 UNF |
| G | 0.1772 in 4.500 mm |
| d4 | 1.1654 in 29.600 mm |
| S1 | 0.7205 in 18.300 mm |
| S | 0.5000 in 12.700 mm |
| a | 0.1220 in 3.100 mm |
| b | 0.0591 in 1.500 mm |
| D1 | 1.7559 in 44.600 mm |
| F | 0.1575 in 4.000 mm |
NTN UCS204-012LD1N轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN UCS204-012LD1N轴承（二维剖面图）

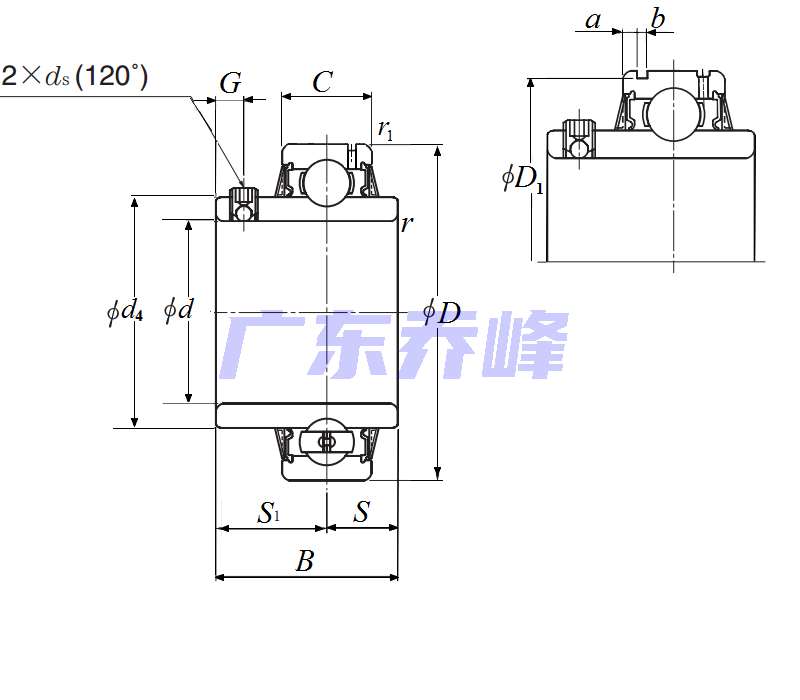

NTN UCS204-012LD1N轴承尺寸图
