NTN UCS315-215D1轴承代号说明
U
C
S
3
1
5
-
2
1
5
D
1
UCS：带紧定螺钉，宽外圈，圆柱外圈
3：系列：重型承重
15：内径系列：75 mm 系列
-：内径分隔符
215：内径：2.9375 in
D1：带油槽油孔，可再润滑
UCS：
带紧定螺钉，宽外圈，圆柱外圈
3：
系列：重型承重
15：
内径系列：75 mm 系列
-：
内径分隔符
215：
内径：2.9375 in
D1：
带油槽油孔，可再润滑
NTN UCS315-215D1轴承技术规格
| 类型 | 外球面轴承 |
| 内孔型式 | 圆柱孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 淬透钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 1900转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 性能 | 重型 |
| 锁紧装置 | 2 -120° 紧定螺钉 |
| 润滑方式 | 可再润滑 |
| 基本额定静载荷 | 17300 lbf 77000 N 77.00 kN |
| 基本额定动载荷 | 25400 lbf 113000 N 113.00 kN |
| 附件 | 双面密封 |
| 重量 | 10.900 lb 4.944 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN UCS315-215D1轴承尺寸规格
| 带紧定螺钉的外球面轴承，宽外圈 - 圆柱内径 - 尺寸 | |
| d | 2.9375 in 74.613 mm |
| D | 6.2992 in 160.000 mm |
| C | 1.6929 in 43.000 mm |
| B | 3.2283 in 82.000 mm |
| r | 0.0984 in 2.500 mm |
| ds | 9/16-18 UNF |
| G | 0.5512 in 14.000 mm |
| d4 | 3.9882 in 101.300 mm |
| S1 | 1.9685 in 50.000 mm |
| S | 1.2598 in 32.000 mm |
NTN UCS315-215D1轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

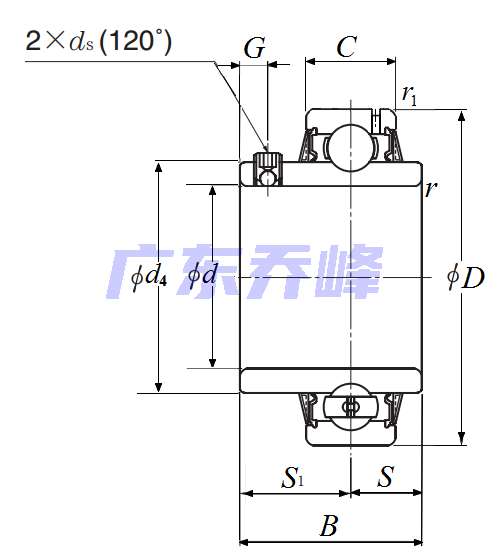

NTN UCS315-215D1轴承（二维剖面图）
NTN UCS315-215D1轴承尺寸图
