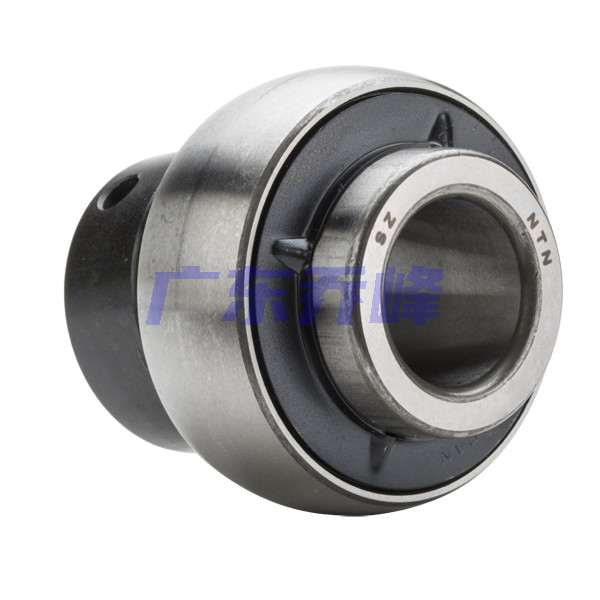

NTN UEL206-104D1轴承代号说明
U
E
L
2
0
6
-
1
0
4
D
1
UEL：宽内圈，锁圈带抛油环
2：系列：轻型承重
06：内径系列：30 mm 系列
-：内径分隔符
104：内径：1.25 in
D1：带油槽油孔，可再润滑
UEL：
宽内圈，锁圈带抛油环
2：
系列：轻型承重
06：
内径系列：30 mm 系列
-：
内径分隔符
104：
内径：1.25 in
D1：
带油槽油孔，可再润滑
NTN UEL206-104D1轴承技术规格
| 类型 | 外球面轴承 |
| 内孔型式 | 圆柱孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 淬透钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 4900转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 性能 | 标准 |
| 结构 | 单列 |
| 锁紧装置 | 偏心锁紧套 |
| 锁紧装置型号 | EL206-104 |
| 润滑方式 | 可再润滑 |
| 锁紧套型号 | C-104#BCA |
| 基础外圈型号 | 206 |
| 径向游隙 | CN |
| 基本额定静载荷 | 2540 lbf 11300 N 11.30 kN |
| 基本额定动载荷 | 4400 lbf 19500 N 19.50 kN |
| 附件 | 双面密封 |
| 重量 | 0.800 lb 0.363 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN UEL206-104D1轴承尺寸规格
| 带偏心锁紧套的外球面轴承，宽外圈 - 球面外圈 - 尺寸 | |
| d | 1-1/4 in 31.750 mm |
| D | 2.4409 in 62.000 mm |
| C | 0.7480 in 19.000 mm |
| B | 1.4370 in 36.500 mm |
| B1 | 1.9055 in 48.400 mm |
| r | 0.0394 in 1.000 mm |
| ds | 5/16-24 UNF |
| G | 0.2362 in 6.000 mm |
| d3 | 1.7520 in 44.500 mm |
| B5 | 0.6260 in 15.900 mm |
| S1 | 1.1850 in 30.100 mm |
| S | 0.7205 in 18.300 mm |
| F | 0.1811 in 4.600 mm |
NTN UEL206-104D1轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

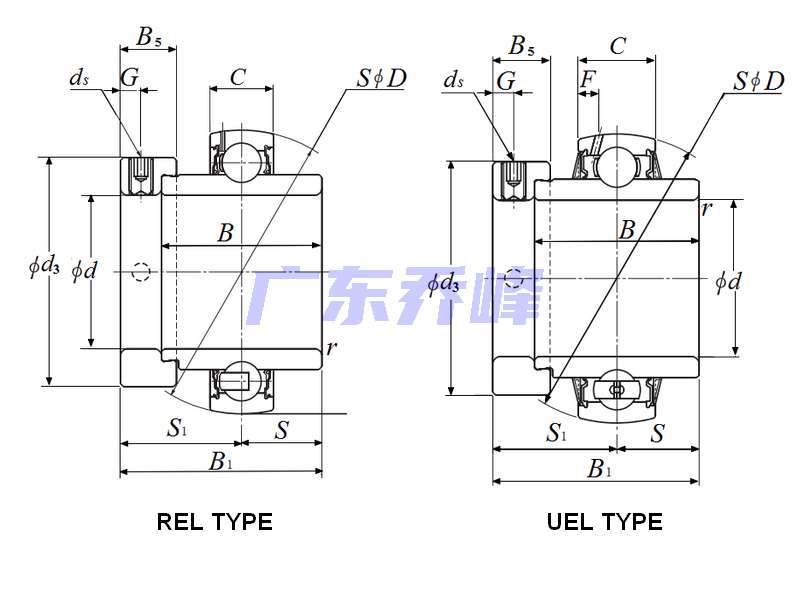

NTN UEL206-104D1轴承（二维剖面图）
NTN UEL206-104D1轴承尺寸图
NTN UEL206-104D1轴承相关配件/适用型号
| UELP206-104D1 | 详细尺寸，d：31.750mm，h：42.90000mm，b：48.000mm，j：121.000mm，2b：83.000mm，r：165.000mm |
| UELPL206-104D1 | 详细尺寸，d：31.750mm，h：39.70000mm，b：48.000mm，j：121.000mm，2b：80.000mm，r：165.000mm |
| UELUP206-104D1 | 详细尺寸，d：31.750mm，h：42.90000mm，b：48.000mm，j：66.000mm，2b：84.000mm，r：94.000mm |
| UELHP206-104D1 | 详细尺寸，d：31.750mm，h：90.00000mm，b：50.000mm，j：120.000mm，2b：130.000mm，r：165.000mm |
| UELFL206-104D1 | 详细尺寸，d：31.750mm，h：148.00000mm，b：31.000mm，j：117.000mm，r：80.000mm |
| UELFLU206-104D1 | 详细尺寸，d：31.750mm，h：142.00000mm，b：33.000mm，j：116.500mm，r：83.000mm |
| UELFC206-104D1 | 详细尺寸，d：31.750mm，c：23.000mm，b：31.000mm，j：100.000mm，r：125.000mm |
| UELF206-104D1 | 详细尺寸，d：31.750mm，c：48.100mm，b：31.000mm，j：83.000mm，r：108.000mm |
| UELFU206-104D1 | 详细尺寸，d：31.750mm，c：50.100mm，b：33.000mm，j：82.500mm，r：109.000mm |
| UELT206-104D1 | 详细尺寸，d：31.750mm，h：102.00000mm，2b：56.000mm，r：113.000mm，r2max：89.000mm |
| UELC206-104D1 | 详细尺寸，d：31.750mm，h：85.00000mm，b：27.000mm，r：2.000mm |
| C-104#BCA | 详细尺寸，：17.500mm，j：55.500mm，r2max：6.800mm |
