NTN UELP-1.3/8轴承技术规格
| 类型 | 轴承座 |
| 轴承类型 | 滚珠轴承 |
| 锁紧装置 | 偏心锁紧套 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 轴承型号 | A-UEL207-106D1 |
| 轴承座型号 | P207D1V50 |
| 壳体材质 | 铸铁 |
| 壳体铸造型式 | 一体成型 |
| 端盖类型 | 开式 |
| 表面涂层 | 黑色氧化物 |
| 性能 | 轻型 |
| 基本额定动载荷 | 5800 lbf 25700 N 25.70 kN |
| 基本额定静载荷 | 3450 lbf 15300 N 15.30 kN |
| 最大拧紧力矩 | 104磅·英寸 |
| 极限转速 | 4200转/分钟 |
| 重量 | 4.167 lb 1.890 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
| 润滑方式 | 可再润滑 |
NTN UELP-1.3/8轴承尺寸规格
| 超一流轴承座带偏心锁紧套，高大基座，UELP型 - 尺寸 | |
| d | 1-3/8 in 34.925 mm |
| J | 5-1/8 in 130.2 mm |
| L | 6.5625 in 166.7 mm |
| A | 1.8750 in 47.6 mm |
| H | 1-7/8 in 47.6 mm |
| H1 | 0.7188 in 18.3 mm |
| H2 | 3.6563 in 92.9 mm |
| N | 0.5625 in 14.3 mm |
| N1 | 0.9688 in 24.6 mm |
| L1 | 2.1250 in 54.0 mm |
| B1 | 2.0118 in 51.100 mm |
| S | 0.7402 in 18.800 mm |
| F | 0.1811 in 4.600 mm |
NTN UELP-1.3/8轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN UELP-1.3/8轴承（二维剖面图）
NTN UELP-1.3/8轴承（二维前视图）

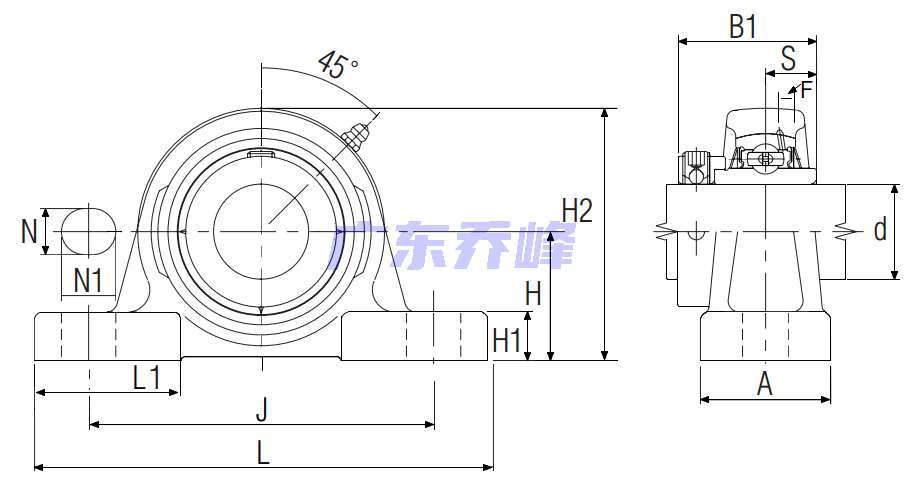

NTN UELP-1.3/8轴承尺寸图
NTN UELP-1.3/8轴承同尺寸型号
| UCP-1.3/8 | 详细尺寸，d：34.925mm，h：47.60000mm，b：47.600mm，j：130.200mm，2b：92.900mm，r：166.700mm |
| UELP-1.3/8 | 详细尺寸，d：34.925mm，h：47.60000mm，b：47.600mm，j：130.200mm，2b：92.900mm，r：166.700mm |
| 共计找到2条记录 | |
NTN UELP-1.3/8轴承相关配件/适用型号
| A-UEL207-106D1 | 详细尺寸，d：34.925mm，dD：72.000mm，c：20.000mm，b：51.100mm，r：1.500mm |
