NTN UELS208-108D1NR轴承代号说明
U
E
L
S
2
0
8
-
1
0
8
D
1
N
R
UEL：宽内圈，锁圈带抛油环
S：圆柱外圈
2：系列：轻型承重
08：内径系列：40 mm 系列
-：内径分隔符
108：内径：1.5 in
D1：带油槽油孔，可再润滑
NR：带止动环和止动槽
UEL：
宽内圈，锁圈带抛油环
S：
圆柱外圈
2：
系列：轻型承重
08：
内径系列：40 mm 系列
-：
内径分隔符
108：
内径：1.5 in
D1：
带油槽油孔，可再润滑
NR：
带止动环和止动槽
NTN UELS208-108D1NR轴承技术规格
| 类型 | 外球面轴承 |
| 内孔型式 | 圆柱孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 淬透钢 |
| 滚珠材质 | 钢 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 性能 | 标准 |
| 锁紧装置 | 偏心锁紧套 |
| 润滑方式 | 可再润滑 |
| 锁紧套型号 | EL208 |
| 基础外圈型号 | 208 |
| 径向游隙 | CN |
| 基本额定静载荷 | 4000 lbf 17800 N 17.80 kN |
| 基本额定动载荷 | 6550 lbf 29100 N 29.10 kN |
| 附件 | 双面密封 |
| 重量 | 1.967 lb 0.892 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN UELS208-108D1NR轴承尺寸规格
| 带偏心锁紧套的外球面轴承，宽外圈 - 圆柱内径，带止动环 - 尺寸 | |
| d | 1.5000 in 38.100 mm |
| D | 3.1496 in 80.000 mm |
| C | 0.8268 in 21.000 mm |
| B | 1.6850 in 42.800 mm |
| B1 | 2.2165 in 56.300 mm |
| r | 0.0591 in 1.500 mm |
| ds | 3/8-24 UNF |
| G | 0.2677 in 6.800 mm |
| d3 | 2.3622 in 60.000 mm |
| B5 | 0.7205 in 18.300 mm |
| S1 | 1.3740 in 34.900 mm |
| S | 0.8425 in 21.400 mm |
| F | 0.1969 in 5.000 mm |
| r1 | 0.0591 in 1.500 mm |
| a | 0.1339 in 3.400 mm |
| D1 | 3.0240 in 76.810 mm |
| D2 | 3.4094 in 86.600 mm |
| f | 0.0807 in 2.050 mm |
NTN UELS208-108D1NR轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN UELS208-108D1NR轴承（二维剖面图）

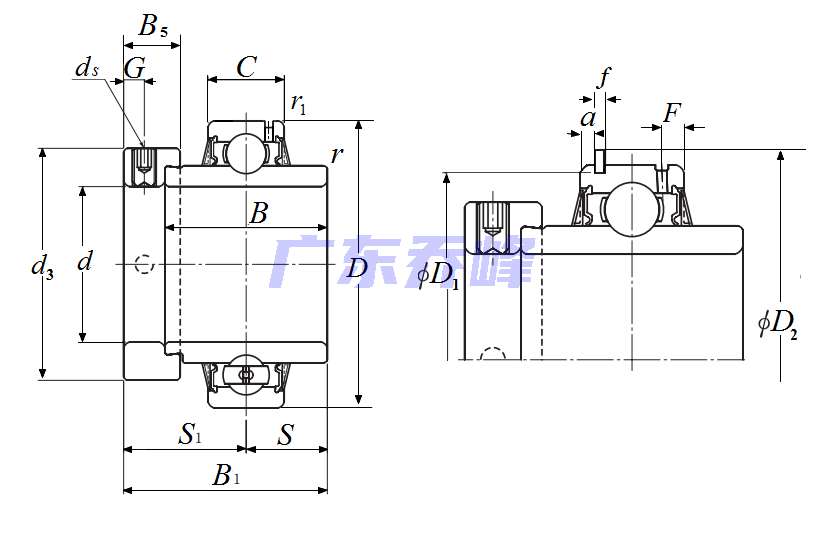

NTN UELS208-108D1NR轴承尺寸图
NTN UELS208-108D1NR轴承相关配件/适用型号
| EL208 | 详细尺寸，：18.300mm，j：60.000mm，r2max：6.800mm |
