NTN UELT206-103D1轴承技术规格
| 类型 | 滑块式轴承座 |
| 轴承类型 | 滚珠轴承 |
| 锁紧装置 | 偏心锁紧套 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 轴承型号 | UEL206-103D1 |
| 轴承座型号 | T206D1 |
| 壳体材质 | 铸铁 |
| 性能 | 轻型 |
| 基本额定动载荷 | 4400 lbf 19500 N 19.50 kN |
| 基本额定静载荷 | 2540 lbf 11300 N 11.30 kN |
| 极限转速 | 4900转/分钟 |
| 重量 | 3.100 lb 1.410 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
| 润滑方式 | 可再润滑 |
NTN UELT206-103D1轴承尺寸规格
| 滑块式轴承座，铸造外壳，带偏心锁紧套，UELT型 - 尺寸 | |
| d | 1.1875 in 30.163 mm |
| L | 4.4375 in 113.0 mm |
| H | 4.0313 in 102.0 mm |
| H1 | 3.5000 in 89.0 mm |
| H2 | 2.2187 in 56.0 mm |
| L1 | 2.7500 in 70.0 mm |
| L2 | 0.4687 in 12.0 mm |
| L3 | 2.2500 in 57.0 mm |
| N | 0.8750 in 22.0 mm |
| N1 | 0.6250 in 16.0 mm |
| N2 | 1.4687 in 37.0 mm |
| A | 1.4687 in 37.0 mm |
| A1 | 0.4724 in 12.0 mm |
| A2 | 1.0937 in 28.0 mm |
| r | 1.6875 in 43.0 mm |
| B1 | 1.9055 in 48.400 mm |
| S | 0.7205 in 18.300 mm |
| F | 0.1811 in 4.600 mm |
NTN UELT206-103D1轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN UELT206-103D1轴承（二维剖面图）
NTN UELT206-103D1轴承（二维前视图）

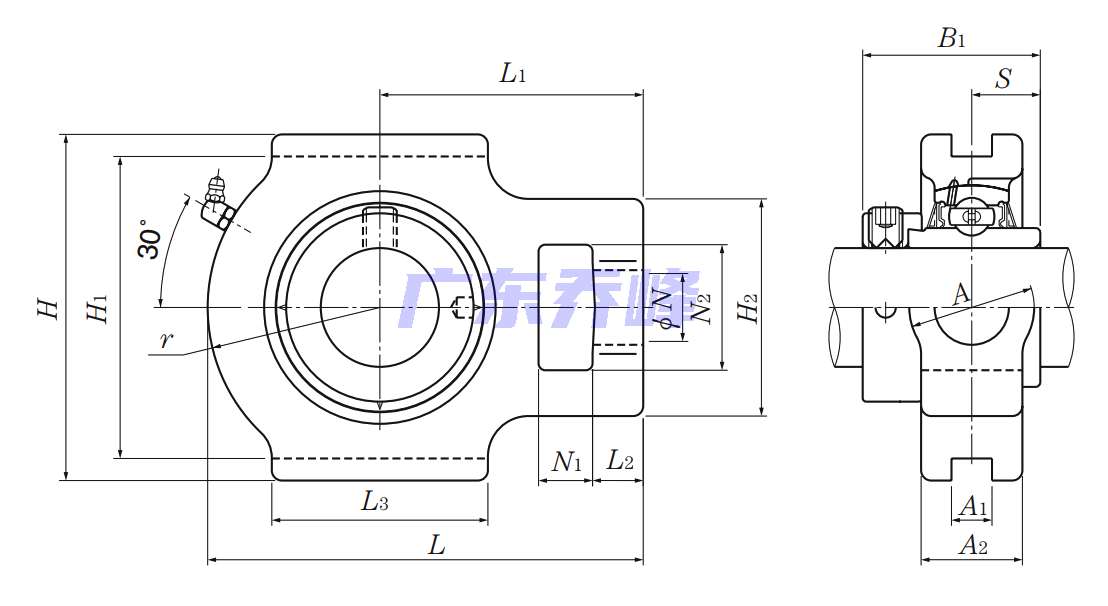

NTN UELT206-103D1轴承尺寸图
NTN UELT206-103D1轴承同尺寸型号
| UCT206-103D1 | 详细尺寸，d：30.163mm，h：102.00000mm，2b：56.000mm，r：113.000mm，r2max：89.000mm |
| UELT206-103D1 | 详细尺寸，d：30.163mm，h：102.00000mm，2b：56.000mm，r：113.000mm，r2max：89.000mm |
| SUCT206-19 | 详细尺寸，d：30.163mm，h：102.00000mm，2b：56.000mm，r：113.000mm，r2max：89.000mm |
| 共计找到3条记录 | |
NTN UELT206-103D1轴承相关配件/适用型号
| UEL206-103D1 | 详细尺寸，d：30.163mm，dD：62.000mm，c：19.000mm，b：48.400mm，r：1.000mm |
