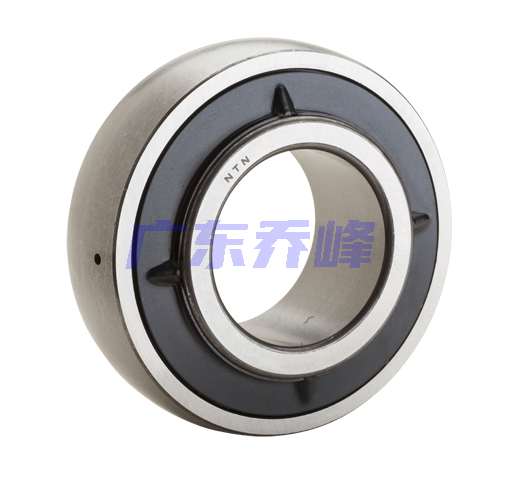

NTN UK316D1轴承代号说明
U
K
3
1
6
D
1
UK：锥形孔，带抛油环
3：系列：重型承重
16：内径：80 mm
D1：带油槽油孔，可再润滑
UK：
锥形孔，带抛油环
3：
系列：重型承重
16：
内径：80 mm
D1：
带油槽油孔，可再润滑
NTN UK316D1轴承技术规格
| 类型 | 带紧定衬套外球面轴承 |
| 内孔型式 | 圆锥孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 淬透钢 |
| 锥角 | 1:12 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 性能 | 中等 |
| 锁紧装置 | 紧定衬套 |
| 润滑方式 | 可再润滑 |
| 基本额定静载荷 | 19400 lbf 86500 N 86.50 kN |
| 基本额定动载荷 | 27700 lbf 123000 N 123.00 kN |
| 附件 | 双面密封 |
| 重量 | 12.677 lb 5.750 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN UK316D1轴承尺寸规格
| 带紧定衬套外球面轴承 - 尺寸 | |
| d | 3.1496 in 80.000 mm |
| D | 6.6929 in 170.000 mm |
| C | 1.7717 in 45.000 mm |
| B | 2.2835 in 58.000 mm |
| d4 | 4.2480 in 107.900 mm |
| F | 0.4488 in 11.400 mm |
| 带紧定衬套型内孔尺寸 H | 2.7559 in 70.000 mm |
| 带紧定衬套型内孔尺寸 HE | 2.7500 in 69.850 mm |
| 带紧定衬套型内孔尺寸 HA | 2.6875 in 68.263 mm |
NTN UK316D1轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

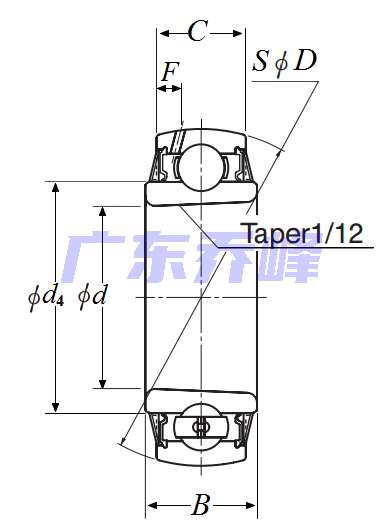

NTN UK316D1轴承（二维剖面图）
NTN UK316D1轴承尺寸图
NTN UK316D1轴承相关配件/适用型号
| UKP316D1 (When used with H2316X) | 详细尺寸，d：70.000mm，h：106.00000mm，b：110.000mm，j：300.000mm，2b：210.000mm，r：400.000mm |
| UKP316D1 (When used with HA2316) | 详细尺寸，d：68.263mm，h：106.00000mm，b：110.000mm，j：300.000mm，2b：210.000mm，r：400.000mm |
| UKP316D1 (When used with HE2316X) | 详细尺寸，d：69.850mm，h：106.00000mm，b：110.000mm，j：300.000mm，2b：210.000mm，r：400.000mm |
| C-UKP316AD1 (when used with HA2316) | 详细尺寸，d：68.263mm，j：300.000mm，bi：155.000mm，t：221.000mm，r：400.000mm |
| C-UKP316D1 (when used with H2316X) | 详细尺寸，d：70.000mm，j：300.000mm，bi：155.000mm，t：221.000mm，r：400.000mm |
| C-UKP316ED1 (when used with HE2316X) | 详细尺寸，d：69.850mm，j：300.000mm，bi：155.000mm，t：221.000mm，r：400.000mm |
| CM-UKP316AD1 (when used with HA2316) | 详细尺寸，d：68.263mm，j：300.000mm，bi：155.000mm，t：221.000mm，r：400.000mm |
| CM-UKP316D1 (when used with H2316X) | 详细尺寸，d：70.000mm，j：300.000mm，bi：155.000mm，t：221.000mm，r：400.000mm |
| CM-UKP316ED1 (when used with HE2316X) | 详细尺寸，d：69.850mm，j：300.000mm，bi：155.000mm，t：221.000mm，r：400.000mm |
| UKFL316D1 (when used with H2316X) | 详细尺寸，d：70.000mm，h：355.00000mm，b：68.000mm，j：285.000mm，r：210.000mm |
| UKFL316D1 (when used with HA2316) | 详细尺寸，d：68.263mm，h：355.00000mm，b：68.000mm，j：285.000mm，r：210.000mm |
| UKFL316D1 (when used with HE2316X) | 详细尺寸，d：69.850mm，h：355.00000mm，b：68.000mm，j：285.000mm，r：210.000mm |
| CM-UKFL316D1 (when used with H2316X) | 详细尺寸，d：70.000mm，h：355.00000mm，b：116.000mm，j：285.000mm，r：222.000mm |
| CM-UKFL316D1 (when used with HA2316) | 详细尺寸，d：68.263mm，h：355.00000mm，b：116.000mm，j：285.000mm，r：222.000mm |
| CM-UKFL316D1 (when used with HE2316X) | 详细尺寸，d：69.850mm，h：355.00000mm，b：116.000mm，j：285.000mm，r：222.000mm |
| C-UKFL316D1 (when used with H2316X) | 详细尺寸，d：70.000mm，h：355.00000mm，b：116.000mm，j：285.000mm，r：222.000mm |
| C-UKFL316D1 (when used with HA2316) | 详细尺寸，d：68.263mm，h：355.00000mm，b：116.000mm，j：285.000mm，r：222.000mm |
| C-UKFL316D1 (when used with HE2316X) | 详细尺寸，d：69.850mm，h：355.00000mm，b：116.000mm，j：285.000mm，r：222.000mm |
| UKF316D1 (when used with H2316X) | 详细尺寸，d：70.000mm，c：78.000mm，b：68.000mm，j：196.000mm，r：250.000mm |
| UKF316D1 (when used with HA2316) | 详细尺寸，d：68.263mm，c：78.000mm，b：68.000mm，j：196.000mm，r：250.000mm |
| UKF316D1 (when used with HE2316X) | 详细尺寸，d：69.850mm，c：78.000mm，b：68.000mm，j：196.000mm，r：250.000mm |
| C-UKF316D1 (when used with H2316X) | 详细尺寸，d：70.000mm，j：196.000mm，bi：116.000mm，r：250.000mm |
| C-UKF316D1 (when used with HA2316) | 详细尺寸，d：68.263mm，j：196.000mm，bi：116.000mm，r：250.000mm |
| C-UKF316D1 (when used with HE2316X) | 详细尺寸，d：69.850mm，j：196.000mm，bi：116.000mm，r：250.000mm |
| CM-UKF316D1 (when used with H2316X) | 详细尺寸，d：70.000mm，j：196.000mm，bi：116.000mm，r：250.000mm |
| CM-UKF316D1 (when used with HA2316) | 详细尺寸，d：68.263mm，j：196.000mm，bi：116.000mm，r：250.000mm |
| CM-UKF316D1 (when used with HE2316X) | 详细尺寸，d：69.850mm，j：196.000mm，bi：116.000mm，r：250.000mm |
| UKFS316D1 (when used with H2316X) | 详细尺寸，d：70.000mm，c：84.000mm，b：68.000mm，j：196.000mm，r：250.000mm |
| UKFS316D1 (when used with HA2316) | 详细尺寸，d：68.263mm，c：84.000mm，b：68.000mm，j：196.000mm，r：250.000mm |
| UKFS316D1 (when used with HE2316X) | 详细尺寸，d：69.850mm，c：84.000mm，b：68.000mm，j：196.000mm，r：250.000mm |
| C-UKFS316D1 (when used with H2316X) | 详细尺寸，d：70.000mm，j：196.000mm，bi：116.000mm，r：250.000mm |
| C-UKFS316D1 (when used with HA2316) | 详细尺寸，d：68.263mm，j：196.000mm，bi：116.000mm，r：250.000mm |
| C-UKFS316D1 (when used with HE2316X) | 详细尺寸，d：69.850mm，j：196.000mm，bi：116.000mm，r：250.000mm |
| CM-UKFS316D1 (when used with H2316X) | 详细尺寸，d：70.000mm，j：196.000mm，bi：116.000mm，r：250.000mm |
| CM-UKFS316D1 (when used with HA2316) | 详细尺寸，d：68.263mm，j：196.000mm，bi：116.000mm，r：250.000mm |
| CM-UKFS316D1 (when used with HE2316X) | 详细尺寸，d：69.850mm，j：196.000mm，bi：116.000mm，r：250.000mm |
| UKT316D1 (when used with H2316X) | 详细尺寸，d：70.000mm，h：230.00000mm，2b：150.000mm，r：282.000mm，r2max：204.000mm |
| UKT316D1 (when used with HA2316) | 详细尺寸，d：68.263mm，h：230.00000mm，2b：150.000mm，r：282.000mm，r2max：204.000mm |
| UKT316D1 (when used with HE2316X) | 详细尺寸，d：69.850mm，h：230.00000mm，2b：150.000mm，r：282.000mm，r2max：204.000mm |
| C-UKT316D1 (when used with H2316X) | 详细尺寸，d：70.000mm，h：230.00000mm，bi：155.000mm，r：287.000mm，r2max：204.000mm |
| C-UKT316D1 (when used with HA2316) | 详细尺寸，d：68.263mm，h：230.00000mm，bi：155.000mm，r：287.000mm，r2max：204.000mm |
| C-UKT316D1 (when used with HE2316X) | 详细尺寸，d：69.850mm，h：230.00000mm，bi：155.000mm，r：287.000mm，r2max：204.000mm |
| CM-UKT316D1 (when used with H2316X) | 详细尺寸，d：70.000mm，h：230.00000mm，bi：155.000mm，r：287.000mm，r2max：204.000mm |
| CM-UKT316D1 (when used with HA2316) | 详细尺寸，d：68.263mm，h：230.00000mm，bi：155.000mm，r：287.000mm，r2max：204.000mm |
| CM-UKT316D1 (when used with HE2316X) | 详细尺寸，d：69.850mm，h：230.00000mm，bi：155.000mm，r：287.000mm，r2max：204.000mm |
| UKC316D1 (when used with H2316X) | 详细尺寸，d：70.000mm，h：200.00000mm，b：60.000mm，r：4.000mm |
| UKC316D1 (when used with HA2316) | 详细尺寸，d：68.263mm，h：200.00000mm，b：60.000mm，r：4.000mm |
| UKC316D1 (when used with HE2316X) | 详细尺寸，d：69.850mm，h：200.00000mm，b：60.000mm，r：4.000mm |
NTN UK316D1轴承在售型号
| 在售型号 | 库存数量 | 市场价 |
| UK316D1 | 1352 | 491.33 |
| 注：可直接联系销售人员了解详情。 | ||
