NTN UKP322D1 (When used with H2322X)轴承技术规格
| 类型 | 轴承座 |
| 轴承类型 | 滚珠轴承 |
| 锁紧装置 | 紧定衬套 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 轴承型号 | UK322D1 |
| 轴承座型号 | P322D1 |
| 壳体材质 | 铸铁 |
| 壳体铸造型式 | 一体成型 |
| 端盖类型 | 开式 |
| 性能 | 重型 |
| 基本额定动载荷 | 46000 lbf 205000 N 205.00 kN |
| 基本额定静载荷 | 40000 lbf 179000 N 179.00 kN |
| 重量 | 94.799 lb 43.000 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
| 润滑方式 | 可再润滑 |
NTN UKP322D1 (When used with H2322X)轴承尺寸规格
| 轴承座，带紧定衬套，铸造外壳，UKP型 - 尺寸 | |
| d | 3.9370 in 100.000 mm |
| J | 15.7480 in 400.0 mm |
| L | 20.4724 in 520.0 mm |
| A | 5.5118 in 140.0 mm |
| H | 5.9055 in 150.0 mm |
| H1 | 2.1654 in 55.0 mm |
| H2 | 11.8110 in 300.0 mm |
| L1 | 5.3150 in 135.0 mm |
| N | 1.5748 in 40.0 mm |
| N1 | 2.1654 in 55.0 mm |
| B1 | 4.1339 in 105.000 mm |
| F | 0.5472 in 13.900 mm |
| 注意 | 销售图纸反映的是不带紧定衬套的尺寸，实际上是带的，因此需要注意。如不能很好把握，可直接致电020-81178086咨询我们。 |
NTN UKP322D1 (When used with H2322X)轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN UKP322D1 (When used with H2322X)轴承（二维剖面图）
NTN UKP322D1 (When used with H2322X)轴承（二维前视图）

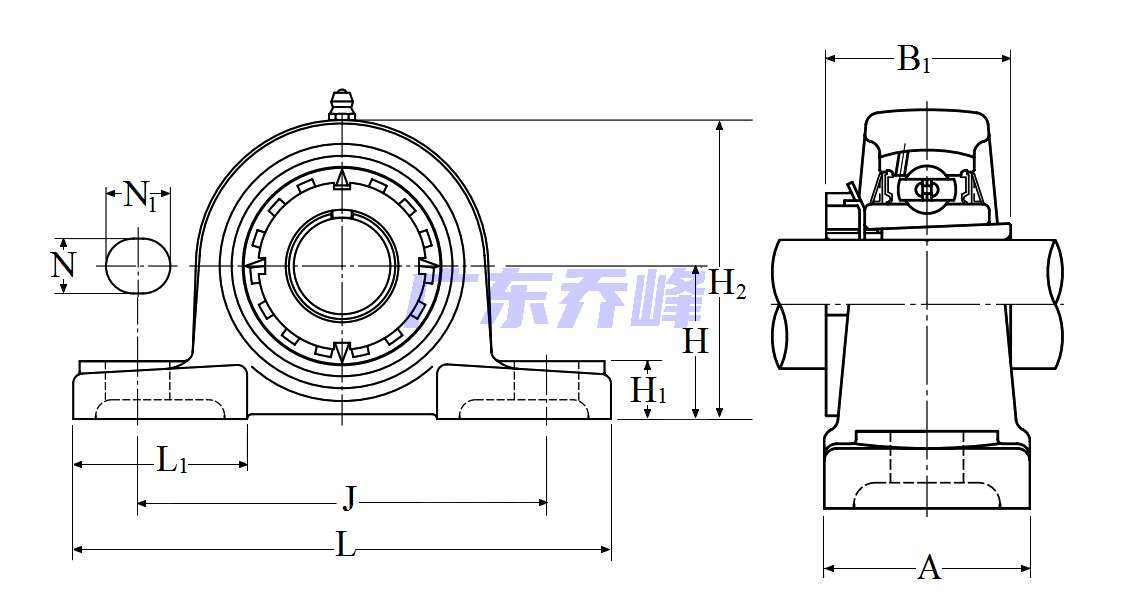

NTN UKP322D1 (When used with H2322X)轴承尺寸图
NTN UKP322D1 (When used with H2322X)轴承同尺寸型号
| UKP322D1 (When used with H2322X) | 详细尺寸，d：100.000mm，h：150.00000mm，b：140.000mm，j：400.000mm，2b：300.000mm，r：520.000mm |
| 共计找到1条记录 | |
NTN UKP322D1 (When used with H2322X)轴承相关配件/适用型号
| UK322D1 | 详细尺寸，d：110.000mm，dD：240.000mm，c：59.000mm，b：80.000mm |
