NTN UL206-103D1轴承代号说明
U
L
2
0
6
-
1
0
3
D
1
UL：窄内圈
2：系列：轻型承重
06：内径系列：30 mm 系列
-：内径分隔符
103：内径：1.1875 in
D1：带油槽油孔，可再润滑
UL：
窄内圈
2：
系列：轻型承重
06：
内径系列：30 mm 系列
-：
内径分隔符
103：
内径：1.1875 in
D1：
带油槽油孔，可再润滑
NTN UL206-103D1轴承技术规格
| 类型 | 外球面轴承 |
| 内孔型式 | 圆柱孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 淬透钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 4900转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 性能 | 标准 |
| 结构 | 单列 |
| 锁紧装置 | 无 |
| 润滑方式 | 可再润滑 |
| 基础外圈型号 | 206 |
| 径向游隙 | CN |
| 基本额定静载荷 | 2540 lbf 11300 N 11.30 kN |
| 基本额定动载荷 | 4400 lbf 19500 N 19.50 kN |
| 附件 | 双面密封 |
| 重量 | 0.840 lb 0.381 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN UL206-103D1轴承尺寸规格
| 外球面轴承 - 球面外圈 - 尺寸 | |
| d | 1-3/16 in 30.163 mm |
| D | 2.4409 in 62.000 mm |
| C | 0.7480 in 19.000 mm |
| B | 1.4370 in 36.500 mm |
| B1 | 1.9055 in 48.400 mm |
| r | 0.0394 in 1.000 mm |
| S | 0.7205 in 18.300 mm |

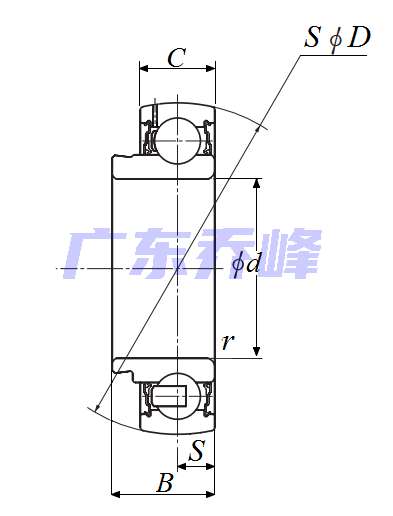

NTN UL206-103D1轴承尺寸图
