NTN W683ZZA轴承代号说明
W
6
8
3
Z
Z
A
W：加宽系列
6：深沟球轴承
8：尺寸系列：18系列
3：内径：3 mm
ZZA：双面可拆卸防尘盖
W：
加宽系列
6：
深沟球轴承
8：
尺寸系列：18系列
3：
内径：3 mm
ZZA：
双面可拆卸防尘盖
NTN W683ZZA轴承技术规格
| 类型 | 深沟球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 58000转/分钟 |
| 精度 | ISO Class 0 |
| 结构 | 单列 |
| 系数 | 13.0 |
| 径向游隙 | CN |
| 基本额定静载荷 | 29 lbf 130 N 0.13 kN |
| 基本额定动载荷 | 90 lbf 430 N 0.43 kN |
| 附件 | 可拆卸双面防尘盖 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN W683ZZA轴承尺寸规格
| 单列深沟球轴承 - Removable Double Shield - 尺寸 | |
| d | 0.1181 in 3.000 mm |
| D | 0.2756 in 7.000 mm |
| B | 0.1181 in 3.000 mm |
| r | 0.0039 in 0.100 mm |
NTN W683ZZA轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。

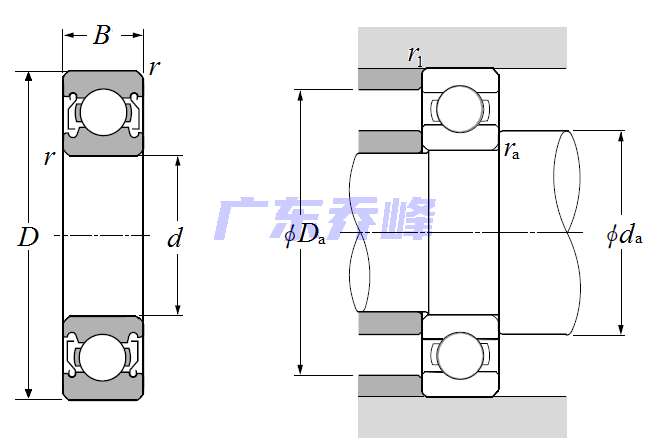

NTN W683ZZA轴承（二维剖面图）
NTN W683ZZA轴承尺寸图
