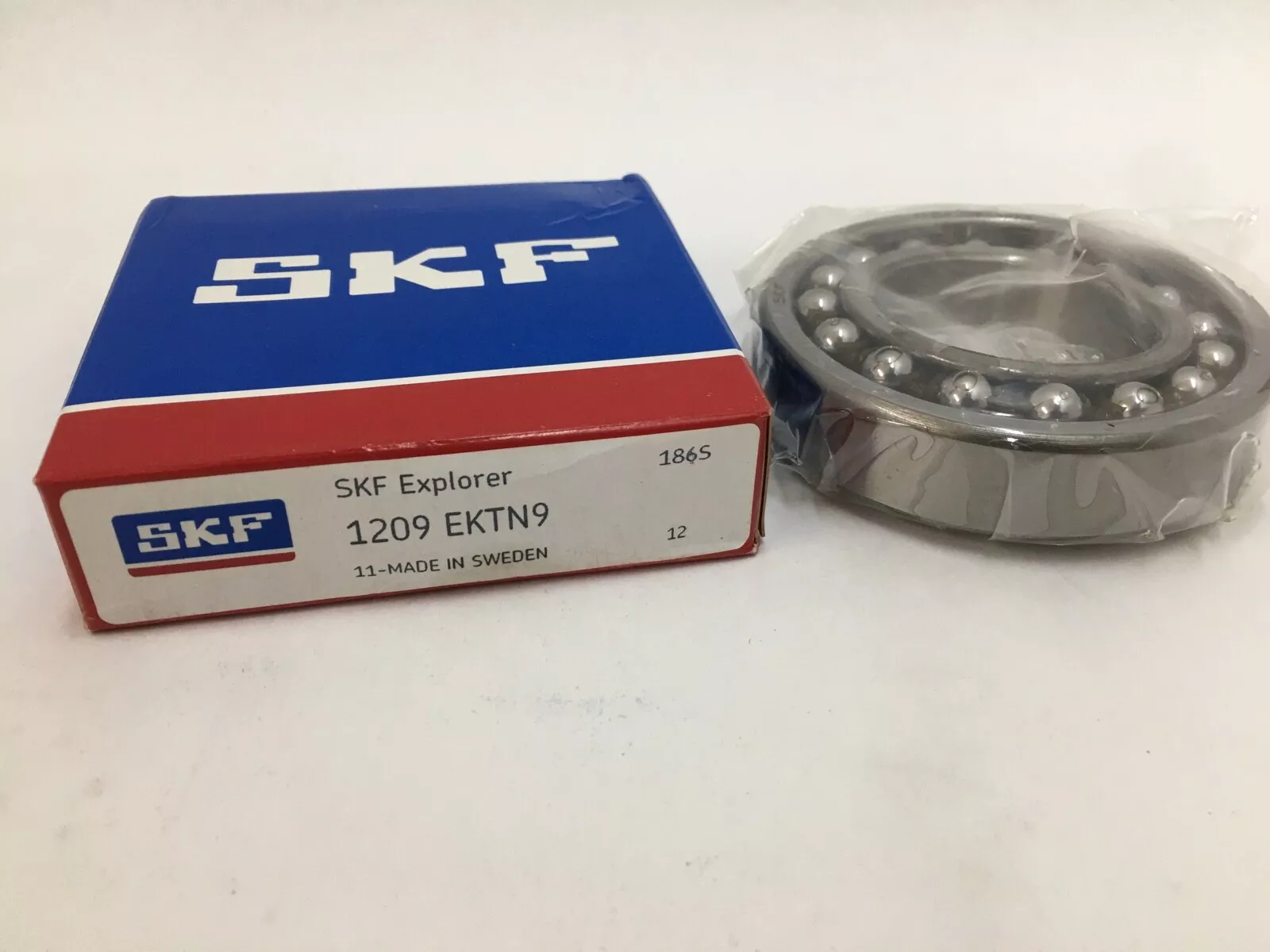

SKF 1209EKTN9轴承代号说明
1
2
0
9
E
K
T
N
9
1：标准自调心球轴承
2：尺寸系列：02系列
09：内径：45 mm
E：内部设计经过优化，承载能力提升
K：锥孔，锥度 1:12
TN9：玻璃纤维增强 PA66 保持架，滚珠引导
1：
标准自调心球轴承
2：
尺寸系列：02系列
09：
内径：45 mm
E：
内部设计经过优化，承载能力提升
K：
锥孔，锥度 1:12
TN9：
玻璃纤维增强 PA66 保持架，滚珠引导
SKF 1209EKTN9轴承尺寸
| 内径 | d | 45mm |
| 外径 | D | 85mm |
| 宽度 | B | 19mm |
| 内圈肩部直径 | d₁ ≈ | 57.51mm |
| 外圈肩部直径 | D₁ ≈ | 72.5mm |
| 倒角尺寸 | r₁,₂ min. | 1.1mm |
| 圆锥孔，锥度 1:12 |
SKF 1209EKTN9轴承挡肩尺寸
| 轴承座挡肩尺寸 | Dₐ max. | 78mm |
| 倒角半径 | rₐ max. | 1.1mm |
SKF 1209EKTN9轴承数据计算
| 基本额定动载 | 22.9kN |
| 基本额定静载荷 | 7.8kN |
| 疲劳载荷限值 | 0.4kN |
| 参考转速 | 17000r/min |
| 极限转速 | 11000r/min |
| 允许的不对中误差 | 2.5° |
| 计算系数 | 0.04 |
| 计算系数 | 0.21 |
| 计算系数 | 3.2 |
| 计算系数 | 3 |
| 计算系数 | 4.6 |
SKF 1209EKTN9轴承质量
| 轴承重量 | 0.47kg |
SKF 1209EKTN9轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF 1209EKTN9/C3轴承，货期1-3周 | ￥291.2元 | - | 298 |
SKF 1209EKTN9轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
SKF 1209EKTN9轴承尺寸图
