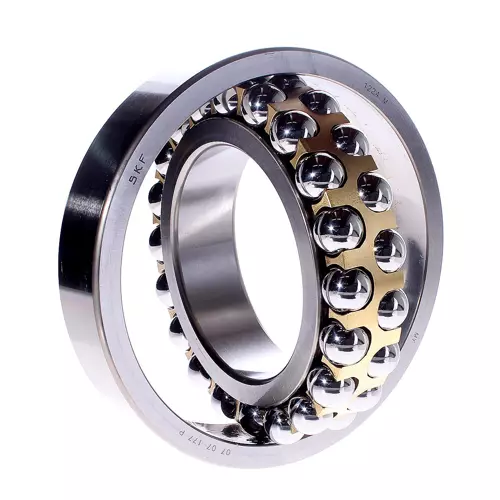

SKF 1224M轴承代号说明
1
2
2
4
M
1：标准自调心球轴承
2：尺寸系列：02系列
24：内径：120 mm
M：机切削黄铜保持架，滚珠引导
1：
标准自调心球轴承
2：
尺寸系列：02系列
24：
内径：120 mm
M：
机切削黄铜保持架，滚珠引导
SKF 1224M轴承尺寸
| 内径 | d | 120mm |
| 外径 | D | 215mm |
| 宽度 | B | 42mm |
| 内圈肩部直径 | d₁ ≈ | 149mm |
| 外圈肩部直径 | D₁ ≈ | 187.2mm |
| 滚动轴承侧面球凸起 | C₁ | 1.271mm |
| 倒角尺寸 | r₁,₂ min. | 2.1mm |
SKF 1224M轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 132mm |
| 轴承座挡肩尺寸 | Dₐ max. | 203mm |
| 倒角半径 | rₐ max. | 2mm |
SKF 1224M轴承数据计算
| 基本额定动载 | 119kN |
| 基本额定静载荷 | 53kN |
| 疲劳载荷限值 | 2.12kN |
| 参考转速 | 6300r/min |
| 极限转速 | 4000r/min |
| 允许的不对中误差 | 2.5° |
| 计算系数 | 0.04 |
| 计算系数 | 0.19 |
| 计算系数 | 3.6 |
| 计算系数 | 3.3 |
| 计算系数 | 5.1 |
SKF 1224M轴承质量
| 轴承重量 | 6.75kg |
SKF 1224M轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF 1224M/C3轴承，货期1-3周 | ￥6457.1元 | - | 2 |
SKF 1224M轴承尺寸图
