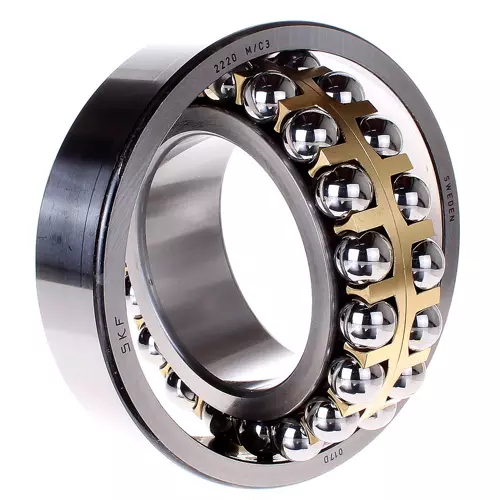

SKF 2220M轴承代号说明
2
2
2
0
M
2：加宽型自调心球轴承
2：尺寸系列：02系列
20：内径：100 mm
M：机切削黄铜保持架，滚珠引导
2：
加宽型自调心球轴承
2：
尺寸系列：02系列
20：
内径：100 mm
M：
机切削黄铜保持架，滚珠引导
SKF 2220M轴承尺寸
| 内径 | d | 100mm |
| 外径 | D | 180mm |
| 宽度 | B | 46mm |
| 内圈肩部直径 | d₁ ≈ | 124mm |
| 外圈肩部直径 | D₁ ≈ | 156.9mm |
| 倒角尺寸 | r₁,₂ min. | 2.1mm |
SKF 2220M轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 112mm |
| 轴承座挡肩尺寸 | Dₐ max. | 168mm |
| 倒角半径 | rₐ max. | 2mm |
SKF 2220M轴承数据计算
| 基本额定动载 | 97.5kN |
| 基本额定静载荷 | 40.5kN |
| 疲劳载荷限值 | 1.76kN |
| 参考转速 | 6700r/min |
| 极限转速 | 4800r/min |
| 允许的不对中误差 | 2.5° |
| 计算系数 | 0.04 |
| 计算系数 | 0.27 |
| 计算系数 | 2.5 |
| 计算系数 | 2.3 |
| 计算系数 | 3.6 |
SKF 2220M轴承质量
| 轴承重量 | 5kg |
SKF 2220M轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF 2220 M/C3轴承 | ￥1452.1元 | - | 80 |
SKF 2220M轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
SKF 2220M轴承尺寸图
