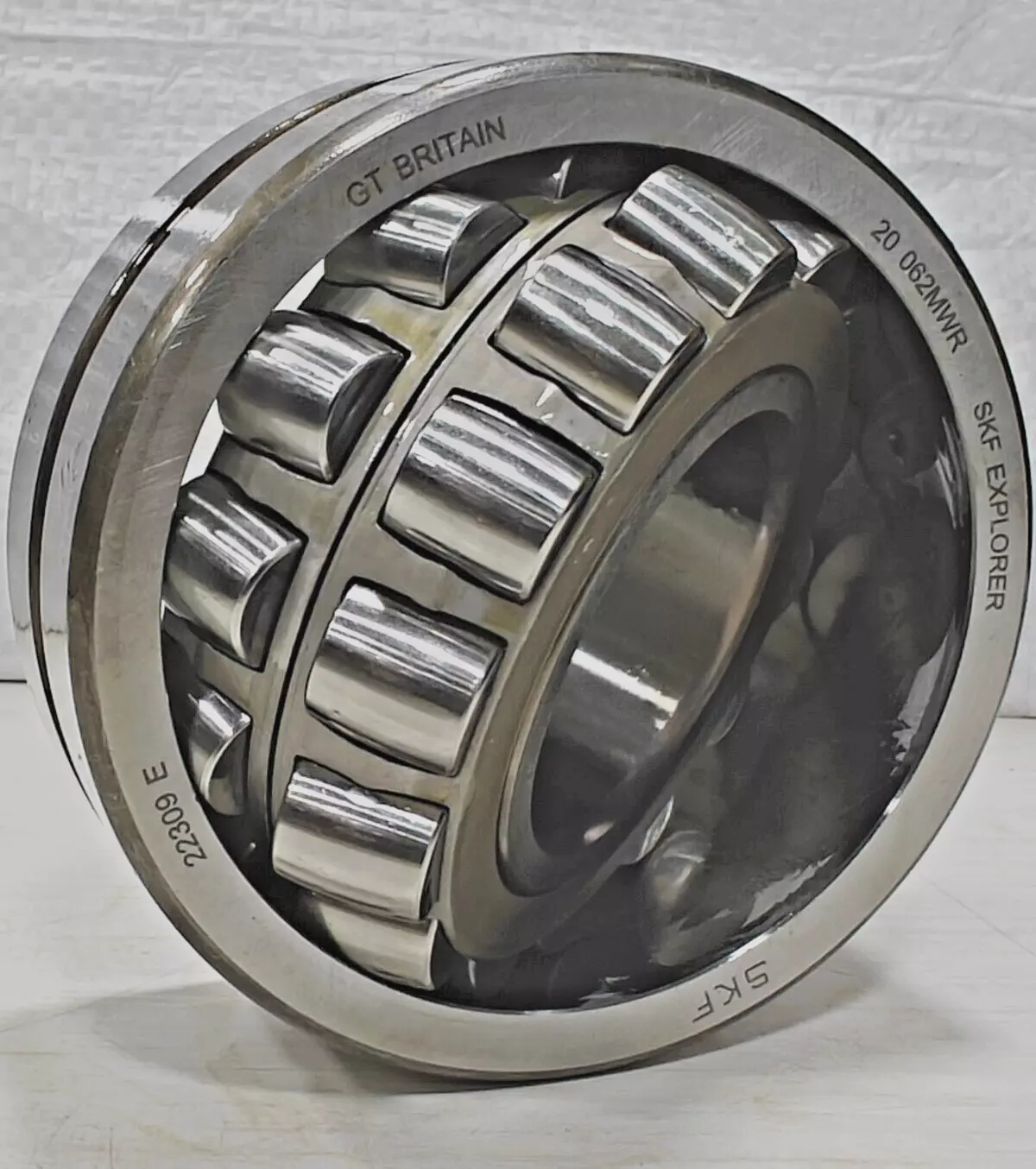

SKF 22309E轴承代号说明
2
2
3
0
9
E
2：调心滚子轴承
2：宽度尺寸系列：2系列
3：外径尺寸系列：3系列
09：内径：45 mm
E：内部设计经过优化，承载能力提升
2：
调心滚子轴承
2：
宽度尺寸系列：2系列
3：
外径尺寸系列：3系列
09：
内径：45 mm
E：
内部设计经过优化，承载能力提升
SKF 22309E轴承尺寸
| 内径 | d | 45mm |
| 外径 | D | 100mm |
| 宽度 | B | 36mm |
| 内圈肩部直径 | d₂ ≈ | 57.6mm |
| 外圈肩部/凹处直径 | D₁ ≈ | 83.4mm |
| 外圈润滑槽宽度 | b | 6mm |
| 润滑孔直径（外圈） | K | 3mm |
| 外圈倒角尺寸 | r₁,₂ min. | 1.5mm |
SKF 22309E轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 54mm |
| 轴承座挡肩尺寸 | Dₐ max. | 91mm |
| 倒角半径 | rₐ max. | 1.5mm |
SKF 22309E轴承数据计算
| 基本额定动载荷 | 190kN |
| 基本额定静载荷 | 183kN |
| 疲劳载荷限值 | 19.6kN |
| 参考转速 | 5300r/min |
| 极限转速 | 7000r/min |
| 计算系数 | 0.37 |
| 计算系数 | 1.8 |
| 计算系数 | 2.7 |
| 计算系数 | 1.8 |
SKF 22309E轴承质量
| 轴承重量 | 1.4kg |
SKF 22309E轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF 22309 E/C3轴承 | ￥505.7元 | - | 167 |
SKF 22309E轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
SKF 22309E轴承尺寸图
