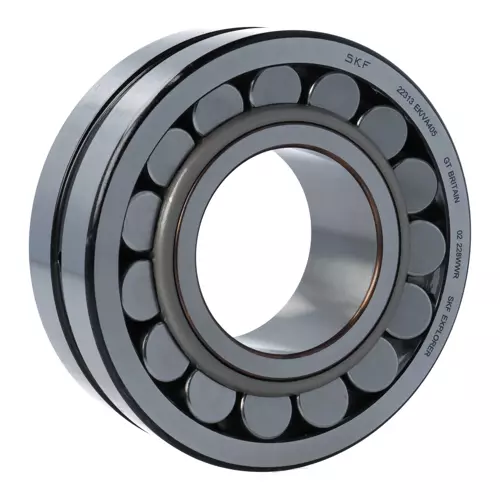

SKF 22313EK/VA405轴承代号说明
2
2
3
1
3
E
K
/
V
A
4
0
5
2：调心滚子轴承
2：宽度尺寸系列：2系列
3：外径尺寸系列：3系列
13：内径：65 mm
E：内部设计经过优化，承载能力提升
K：圆锥孔，锥度 1:12
/：分隔符
VA405：振动机械用轴承，带表面硬化冲压钢保持架
2：
调心滚子轴承
2：
宽度尺寸系列：2系列
3：
外径尺寸系列：3系列
13：
内径：65 mm
E：
内部设计经过优化，承载能力提升
K：
圆锥孔，锥度 1:12
/：
分隔符
VA405：
振动机械用轴承，带表面硬化冲压钢保持架
SKF 22313EK/VA405轴承尺寸
| 内径 | d | 65mm |
| 外径 | D | 140mm |
| 宽度 | B | 48mm |
| 内圈肩部直径 | d₂ ≈ | 81.6mm |
| 外圈肩部/凹处直径 | D₁ ≈ | 118mm |
| 外圈润滑槽宽度 | b | 8.3mm |
| 润滑孔直径（外圈） | K | 4.5mm |
| 外圈倒角尺寸 | r₁,₂ min. | 2.1mm |
| 圆锥孔，锥度 1:12 |
SKF 22313EK/VA405轴承挡肩尺寸
| 轴承座挡肩尺寸 | Dₐ max. | 128mm |
| 倒角半径 | rₐ max. | 2mm |
SKF 22313EK/VA405轴承数据计算
| 基本额定动载荷 | 357kN |
| 基本额定静载荷 | 360kN |
| 疲劳载荷限值 | 38kN |
| 参考转速 | 3800r/min |
| 极限转速 | 5000r/min |
| 计算系数 | 0.35 |
| 计算系数 | 1.9 |
| 计算系数 | 2.9 |
| 计算系数 | 1.8 |
| 可允许的旋加速（油润滑） | 677m/s² |
| 可允许的线加速（油润滑） | 235m/s² |
SKF 22313EK/VA405轴承质量
| 轴承重量 | 3.65kg |
SKF 22313EK/VA405轴承安装信息
| 推荐螺母的锁紧角度 | 115° |
SKF 22313EK/VA405轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
SKF 22313EK/VA405轴承尺寸图
