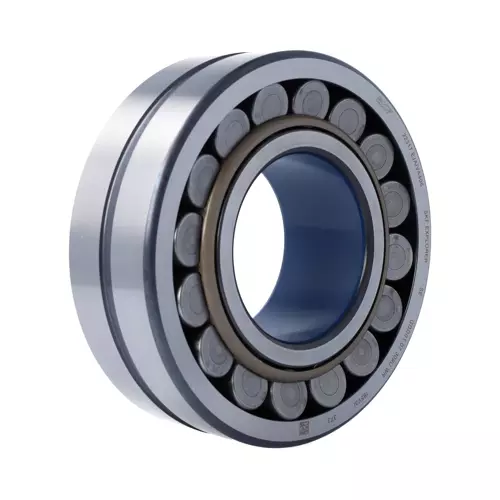

SKF 22317EJA/VA405轴承代号说明
2
2
3
1
7
E
J
A
/
V
A
4
0
5
2：调心滚子轴承
2：宽度尺寸系列：2系列
3：外径尺寸系列：3系列
17：内径：85 mm
E：内部设计经过优化，承载能力提升
JA：冲压钢保持架，外圈引导
/：分隔符
VA405：振动机械用轴承，带表面硬化冲压钢保持架
2：
调心滚子轴承
2：
宽度尺寸系列：2系列
3：
外径尺寸系列：3系列
17：
内径：85 mm
E：
内部设计经过优化，承载能力提升
JA：
冲压钢保持架，外圈引导
/：
分隔符
VA405：
振动机械用轴承，带表面硬化冲压钢保持架
SKF 22317EJA/VA405轴承尺寸
| 内径 | d | 85mm |
| 外径 | D | 180mm |
| 宽度 | B | 60mm |
| 内圈肩部直径 | d₂ ≈ | 108mm |
| 外圈肩部/凹处直径 | D₁ ≈ | 154mm |
| 外圈润滑槽宽度 | b | 8.3mm |
| 润滑孔直径（外圈） | K | 4.5mm |
| 外圈倒角尺寸 | r₁,₂ min. | 3mm |
SKF 22317EJA/VA405轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 99mm |
| 轴承座挡肩尺寸 | Dₐ max. | 166mm |
| 倒角半径 | rₐ max. | 2.5mm |
SKF 22317EJA/VA405轴承数据计算
| 基本额定动载荷 | 577kN |
| 基本额定静载荷 | 620kN |
| 疲劳载荷限值 | 61kN |
| 参考转速 | 2800r/min |
| 极限转速 | 3800r/min |
| 计算系数 | 0.33 |
| 计算系数 | 2 |
| 计算系数 | 3 |
| 计算系数 | 2 |
| 可允许的旋加速（油润滑） | 726m/s² |
| 可允许的线加速（油润滑） | 206m/s² |
SKF 22317EJA/VA405轴承质量
| 轴承重量 | 7.65kg |
SKF 22317EJA/VA405轴承尺寸图
