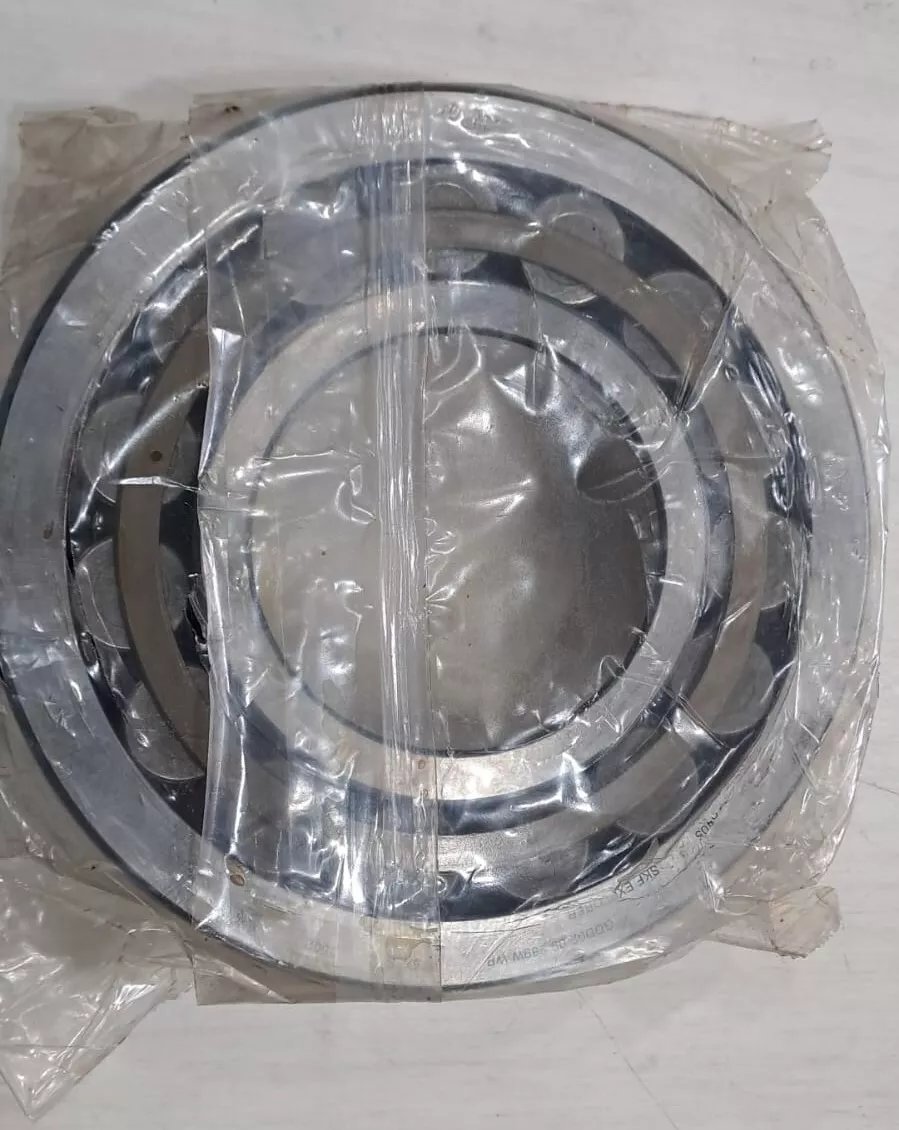

SKF 22324CCKJA/W33VA405轴承代号说明
2
2
3
2
4
C
C
K
J
A
/
W
3
3
V
A
4
0
5
2：调心滚子轴承
2：宽度尺寸系列：2系列
3：外径尺寸系列：3系列
24：内径：120 mm
CC：冲压钢保持架，内圈无挡边，带内圈引导的浮动导环
K：圆锥孔，锥度 1:12
JA：冲压钢保持架，外圈引导
/：分隔符
W33：外圈带润滑槽，槽内有三个润滑孔
VA405：振动机械用轴承，带表面硬化冲压钢保持架
2：
调心滚子轴承
2：
宽度尺寸系列：2系列
3：
外径尺寸系列：3系列
24：
内径：120 mm
CC：
冲压钢保持架，内圈无挡边，带内圈引导的浮动导环
K：
圆锥孔，锥度 1:12
JA：
冲压钢保持架，外圈引导
/：
分隔符
W33：
外圈带润滑槽，槽内有三个润滑孔
VA405：
振动机械用轴承，带表面硬化冲压钢保持架
SKF 22324CCKJA/W33VA405轴承尺寸
| 内径 | d | 120mm |
| 外径 | D | 260mm |
| 宽度 | B | 86mm |
| 内圈肩部直径 | d₂ ≈ | 152mm |
| 外圈肩部/凹处直径 | D₁ ≈ | 216mm |
| 外圈润滑槽宽度 | b | 13.9mm |
| 润滑孔直径（外圈） | K | 7.5mm |
| 外圈倒角尺寸 | r₁,₂ min. | 3mm |
| 圆锥孔，锥度 1:12 |
SKF 22324CCKJA/W33VA405轴承挡肩尺寸
| 轴承座挡肩尺寸 | Dₐ max. | 246mm |
| 倒角半径 | rₐ max. | 2.5mm |
SKF 22324CCKJA/W33VA405轴承数据计算
| 基本额定动载荷 | 1019kN |
| 基本额定静载荷 | 1120kN |
| 疲劳载荷限值 | 100kN |
| 参考转速 | 2000r/min |
| 极限转速 | 2600r/min |
| 计算系数 | 0.35 |
| 计算系数 | 1.9 |
| 计算系数 | 2.9 |
| 计算系数 | 1.8 |
| 可允许的旋加速（油润滑） | 942m/s² |
| 可允许的线加速（油润滑） | 206m/s² |
SKF 22324CCKJA/W33VA405轴承质量
| 轴承重量 | 22.5kg |
SKF 22324CCKJA/W33VA405轴承尺寸图
