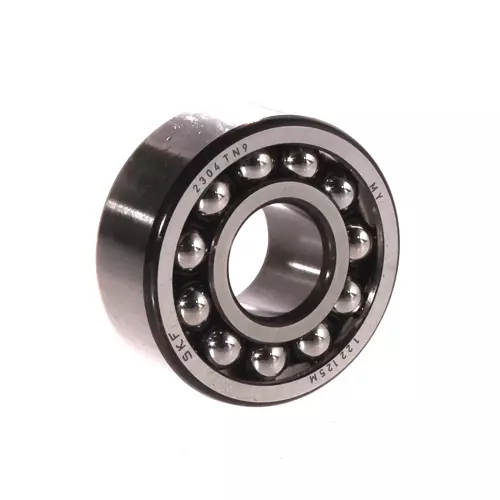

SKF 2304TN9轴承代号说明
2
3
0
4
T
N
9
2：加宽型自调心球轴承
3：尺寸系列：03系列
04：内径：20 mm
TN9：玻璃纤维增强 PA66 保持架，滚珠引导
2：
加宽型自调心球轴承
3：
尺寸系列：03系列
04：
内径：20 mm
TN9：
玻璃纤维增强 PA66 保持架，滚珠引导
SKF 2304TN9轴承尺寸
| 内径 | d | 20mm |
| 外径 | D | 52mm |
| 宽度 | B | 21mm |
| 内圈肩部直径 | d₁ ≈ | 29.15mm |
| 外圈肩部直径 | D₁ ≈ | 41.9mm |
| 倒角尺寸 | r₁,₂ min. | 1.1mm |
SKF 2304TN9轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 27mm |
| 轴承座挡肩尺寸 | Dₐ max. | 45mm |
| 倒角半径 | rₐ max. | 1.1mm |
SKF 2304TN9轴承数据计算
| 基本额定动载 | 18.2kN |
| 基本额定静载荷 | 4.75kN |
| 疲劳载荷限值 | 0.24kN |
| 参考转速 | 26000r/min |
| 极限转速 | 19000r/min |
| 允许的不对中误差 | 3° |
| 计算系数 | 0.05 |
| 计算系数 | 0.52 |
| 计算系数 | 1.3 |
| 计算系数 | 1.2 |
| 计算系数 | 1.9 |
SKF 2304TN9轴承质量
| 轴承重量 | 0.22kg |
SKF 2304TN9轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
SKF 2304TN9轴承尺寸图
