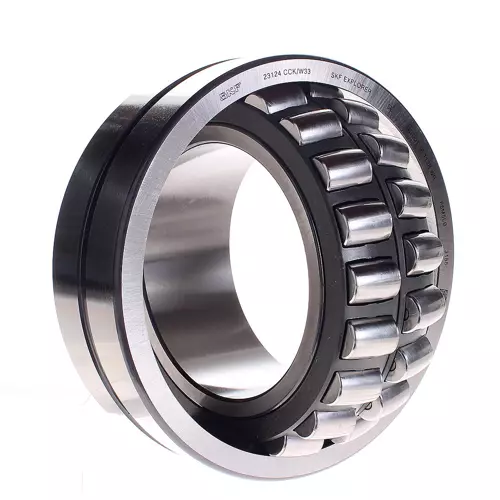

SKF 23124CCK/W33轴承代号说明
2
3
1
2
4
C
C
K
/
W
3
3
2：调心滚子轴承
3：宽度尺寸系列：3系列
1：外径尺寸系列：1系列
24：内径：120 mm
CC：冲压钢保持架，内圈无挡边，带内圈引导的浮动导环
K：圆锥孔，锥度 1:12
/：分隔符
W33：外圈带润滑槽，槽内有三个润滑孔
2：
调心滚子轴承
3：
宽度尺寸系列：3系列
1：
外径尺寸系列：1系列
24：
内径：120 mm
CC：
冲压钢保持架，内圈无挡边，带内圈引导的浮动导环
K：
圆锥孔，锥度 1:12
/：
分隔符
W33：
外圈带润滑槽，槽内有三个润滑孔
SKF 23124CCK/W33轴承尺寸
| 内径 | d | 120mm |
| 外径 | D | 200mm |
| 宽度 | B | 62mm |
| 内圈肩部直径 | d₂ ≈ | 139mm |
| 外圈肩部/凹处直径 | D₁ ≈ | 174mm |
| 外圈润滑槽宽度 | b | 8.3mm |
| 润滑孔直径（外圈） | K | 4.5mm |
| 外圈倒角尺寸 | r₁,₂ min. | 2mm |
| 圆锥孔，锥度 1:12 |
SKF 23124CCK/W33轴承挡肩尺寸
| 轴承座挡肩尺寸 | Dₐ max. | 189mm |
| 倒角半径 | rₐ max. | 2mm |
SKF 23124CCK/W33轴承数据计算
| 基本额定动载荷 | 534kN |
| 基本额定静载荷 | 695kN |
| 疲劳载荷限值 | 71kN |
| 参考转速 | 2600r/min |
| 极限转速 | 3400r/min |
| 计算系数 | 0.28 |
| 计算系数 | 2.4 |
| 计算系数 | 3.6 |
| 计算系数 | 2.5 |
SKF 23124CCK/W33轴承质量
| 轴承重量 | 7.55kg |
SKF 23124CCK/W33轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF 23124CCK/C3W33轴承，货期1-3周 | ￥4409.6元 | - | 3 |
| SKF 23124 CCK/C4W33轴承 | ￥4462.9元 | - | 2 |
SKF 23124CCK/W33轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
SKF 23124CCK/W33轴承尺寸图
