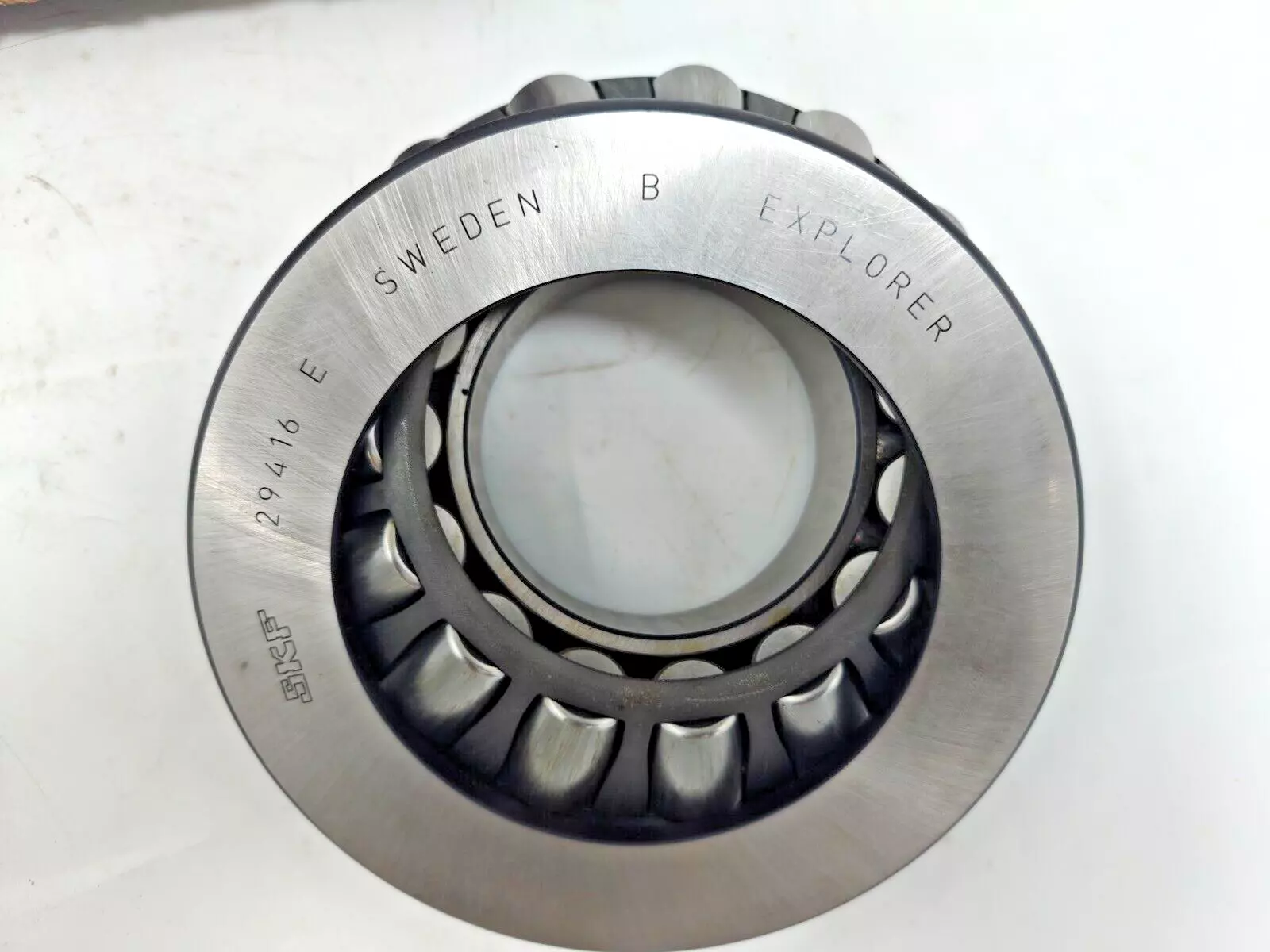

SKF 29416E轴承代号说明
2
9
4
1
6
E
2：调心滚子轴承
94：294 系列
16：内径：80 mm
E：内部设计优化
2：
调心滚子轴承
94：
294 系列
16：
内径：80 mm
E：
内部设计优化
SKF 29416E轴承尺寸
| 内径 | d | 80mm |
| 外径 | D | 170mm |
| 公称高度 | H | 54mm |
| 轴圈末端侧面外径 | d₁ ≈ | 147mm |
| 外圈肩部直径 | D₁ ≈ | 113mm |
| 轴圈宽度或轴圈孔径长度要适合轴圈（带有铁质保持架的轴承） | B | 35mm |
| 轴圈+ 保持架高度 | B₁ | 48.1mm |
| 座圈高度 | C | 26.5mm |
| 轴承外圈末端侧面到压力点距离 | s | 50mm |
| 轴圈倒角尺寸 | r₁,₂ min. | 2.1mm |
SKF 29416E轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 120mm |
| 隔圈挡肩尺寸（ E 设计轴承） | db1 max. | 88mm |
| 隔圈挡肩尺寸（ E 设计轴承） | db2 max. | 88mm |
| 轴承座挡肩尺寸 | Dₐ max. | 141mm |
| 倒角半径 | rₐ max. | 2mm |
SKF 29416E轴承数据计算
| 基本额定动载 | 670kN |
| 基本额定静载荷 | 1630kN |
| 疲劳载荷限值 | 193kN |
| 参考转速 | 2200r/min |
| 极限转速 | 3800r/min |
| 最小轴向载荷系数 | 0.25 |
SKF 29416E轴承质量
| 轴承重量 | 5.6kg |
SKF 29416E轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
SKF 29416E轴承尺寸图
