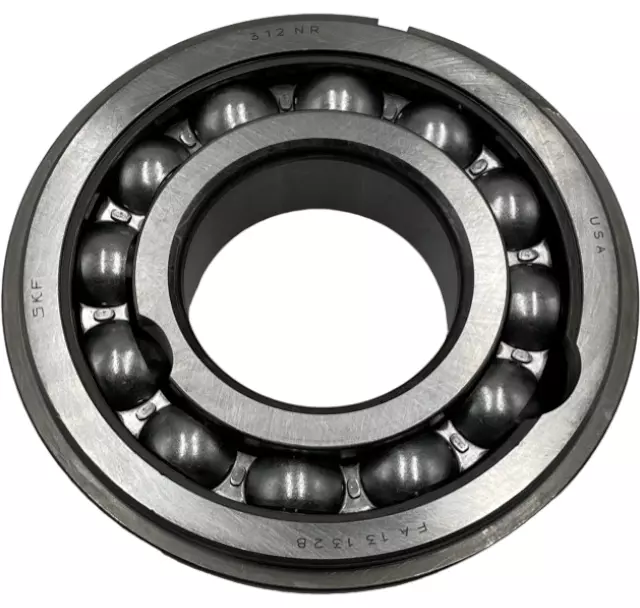

SKF 312NR轴承代号说明
3
1
2
N
R
3：尺寸系列：03系列
12：内径：60 mm
NR：带止动环槽
3：
尺寸系列：03系列
12：
内径：60 mm
NR：
带止动环槽
SKF 312NR轴承尺寸
| 内径 | d | 60mm |
| 外径 | D | 130mm |
| 宽度 | B | 31mm |
| 内圈肩部直径 | d₁ ≈ | 81.86mm |
| 外圈肩部凹槽直径 | D₂ ≈ | 112.2mm |
| 外圈止动槽的直径 | D₃ | 125.22mm |
| 止动环外径 | D₄ | 139.7mm |
| 外圈止动槽宽度 | b | 3.1mm |
| 外圈侧面-止动槽的距离 | C | 4.06mm |
| 止动环宽度 | f | 2.82mm |
| 止动槽底部半径 | r₀ max. | 0.6mm |
| 外圈倒角尺寸 | r₁,₂ min. | 2.1mm |
SKF 312NR轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 72mm |
| 轴承座挡肩尺寸 | Dₐ max. | 118mm |
| 轴承座内的止动环凹槽直径 | Db min. | 141mm |
| 轴承座内的止动环凹槽深度 | bₐ min. | 3.5mm |
| 外圈侧面-止动环背面的间距 | Cₐ max. | 6.88mm |
| 倒角半径 | rₐ max. | 2mm |
SKF 312NR轴承数据计算
| 基本额定动载 | 91.3kN |
| 基本额定静载荷 | 78kN |
| 疲劳载荷限值 | 3.35kN |
| 参考转速 | 9500r/min |
| 极限转速 | 6000r/min |
| 计算系数 | 0.05 |
SKF 312NR轴承质量
| 轴承重量 | 1.85kg |
SKF 312NR轴承包含的产品
| 止动环 | SP 130 |
SKF 312NR轴承公差等级
| 尺寸公差 | 普通 | |
| 径向跳动 | 普通 |
SKF 312NR轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
SKF 312NR轴承尺寸图
