SKF 320/32X轴承代号说明
3
2
0
/
3
2
X
3：圆锥滚子轴承
2：宽度系列：2系列
0：尺寸系列：0系列
/：分隔符
32：内径：32 mm
X：改进了外形尺寸，符合 ISO 标准
3：
圆锥滚子轴承
2：
宽度系列：2系列
0：
尺寸系列：0系列
/：
分隔符
32：
内径：32 mm
X：
改进了外形尺寸，符合 ISO 标准

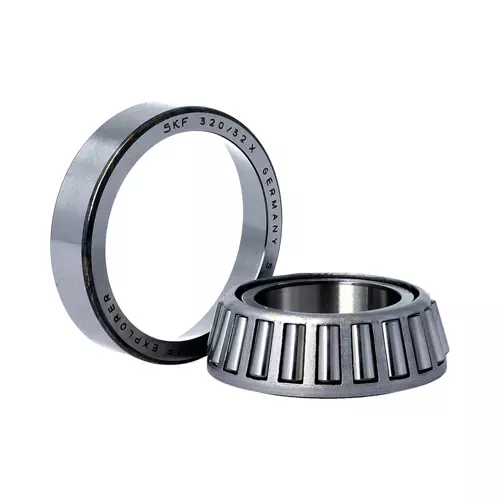

SKF 320/32X轴承
| 尺寸系列 | 4CC |
SKF 320/32X轴承尺寸
| 内径 | d | 32mm |
| 外径 | D | 58mm |
| 轴承总宽度 | T | 17mm |
| 内圈肩部直径 | d₁ ≈ | 46.2mm |
| 内圈宽度 | B | 17mm |
| 外圈宽度 | C | 13mm |
| 内圈内半径 | r₁,₂ min. | 1mm |
| 外圈内半径 | r₃,₄ min. | 1mm |
| 距离压力点 | a | 13.85mm |
SKF 320/32X轴承挡肩尺寸
| 轴挡肩直径 | dₐ max. | 38mm |
| 轴挡肩直径 | db min. | 39mm |
| 轴承座挡肩尺寸 | Dₐ min. | 50mm |
| 轴承座挡肩尺寸 | Dₐ max. | 52mm |
| 轴承座挡肩尺寸 | Db min. | 55mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 3mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 4mm |
| 倒角半径 | rₐ max. | 1mm |
| 倒角半径 | rb max. | 1mm |
SKF 320/32X轴承数据计算
| 基本额定动载 | 45.1kN |
| 基本额定静载荷 | 46.5kN |
| 疲劳载荷限值 | 4.8kN |
| 参考转速 | 9000r/min |
| 极限转速 | 11000r/min |
| 计算系数 | 0.46 |
| 计算系数 | 1.3 |
| 计算系数 | 0.7 |
SKF 320/32X轴承质量
| 轴承重量 | 0.19kg |
SKF 320/32X轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
SKF 320/32X轴承尺寸图
