SKF 32019X轴承代号说明
3
2
0
1
9
X
3：圆锥滚子轴承
2：宽度系列：2系列
0：尺寸系列：0系列
19：内径：95 mm
X：改进了外形尺寸，符合 ISO 标准
3：
圆锥滚子轴承
2：
宽度系列：2系列
0：
尺寸系列：0系列
19：
内径：95 mm
X：
改进了外形尺寸，符合 ISO 标准

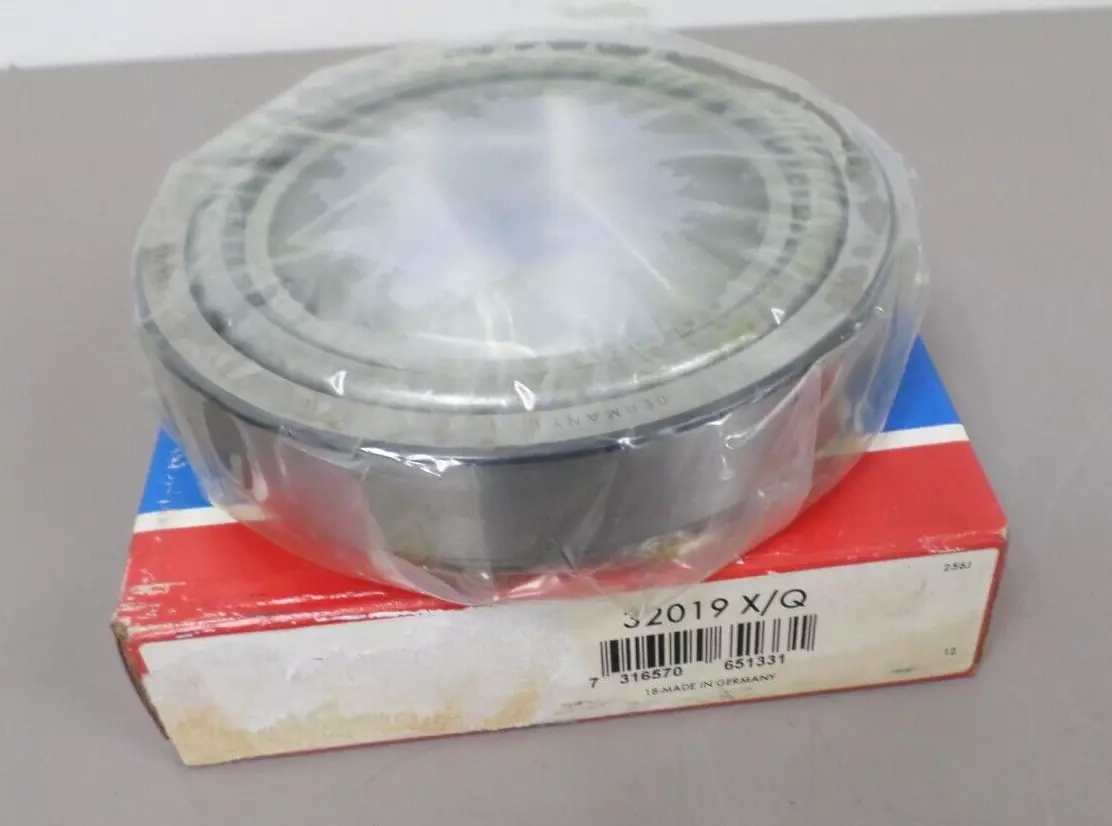

SKF 32019X轴承
| 尺寸系列 | 4CC |
SKF 32019X轴承尺寸
| 内径 | d | 95mm |
| 外径 | D | 145mm |
| 轴承总宽度 | T | 32mm |
| 内圈肩部直径 | d₁ ≈ | 120.7mm |
| 内圈宽度 | B | 32mm |
| 外圈宽度 | C | 24mm |
| 内圈内半径 | r₁,₂ min. | 2mm |
| 外圈内半径 | r₃,₄ min. | 1.5mm |
| 距离压力点 | a | 31.113mm |
SKF 32019X轴承挡肩尺寸
| 轴挡肩直径 | dₐ max. | 106mm |
| 轴挡肩直径 | db min. | 106mm |
| 轴承座挡肩尺寸 | Dₐ min. | 130mm |
| 轴承座挡肩尺寸 | Dₐ max. | 136mm |
| 轴承座挡肩尺寸 | Db min. | 140mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 6mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 8mm |
| 倒角半径 | rₐ max. | 2mm |
| 倒角半径 | rb max. | 1.5mm |
SKF 32019X轴承数据计算
| 基本额定动载 | 206kN |
| 基本额定静载荷 | 270kN |
| 疲劳载荷限值 | 30.5kN |
| 参考转速 | 3400r/min |
| 极限转速 | 4300r/min |
| 计算系数 | 0.44 |
| 计算系数 | 1.35 |
| 计算系数 | 0.8 |
SKF 32019X轴承质量
| 轴承重量 | 1.85kg |
SKF 32019X轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF L32019X轴承 | ￥137.8元 | - | 97 |
| SKF R32019X轴承 | ￥235.3元 | - | 100 |
| SKF 32019 X/Q轴承 | ￥318.5元 | - | 1 |
SKF 32019X轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
SKF 32019X轴承尺寸图
