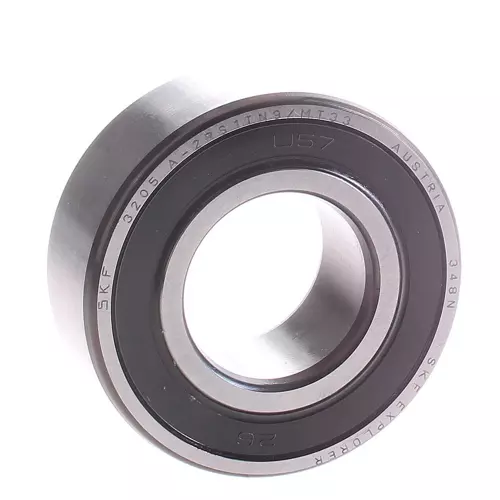

SKF 3205A-2RS1TN9/MT33轴承代号说明
3
2
0
5
A
-
2
R
S
1
T
N
9
/
M
T
3
3
3：双列角接触球轴承
2：尺寸系列：02系列
05：内径：25 mm
A：无填充槽
-2RS1：双面带接触式 NBR 丁腈橡胶密封件
TN9：玻璃纤维增强 PA66 保持架，钢球引导
/MT33：预填 1/3 锂基润滑脂
3：
双列角接触球轴承
2：
尺寸系列：02系列
05：
内径：25 mm
A：
无填充槽
-2RS1：
双面带接触式 NBR 丁腈橡胶密封件
TN9：
玻璃纤维增强 PA66 保持架，钢球引导
/MT33：
预填 1/3 锂基润滑脂
SKF 3205A-2RS1TN9/MT33轴承尺寸
| 内径 | d | 25mm |
| 外径 | D | 52mm |
| 宽度 | B | 20.6mm |
| 内圈肩部凹槽直径 | d₂ ≈ | 32.7mm |
| 外圈肩部凹槽直径 | D₂ ≈ | 45.9mm |
| 内圈倒角尺寸 | r₁,₂ min. | 1mm |
| 距离载荷点 | a | 30mm |
SKF 3205A-2RS1TN9/MT33轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 30.6mm |
| 轴挡肩直径 | dₐ max. | 32.5mm |
| 轴承座挡肩尺寸 | Dₐ max. | 46.4mm |
| 倒角半径 | rₐ max. | 1mm |
SKF 3205A-2RS1TN9/MT33轴承数据计算
| 基本额定动载 | 22kN |
| 基本额定静载荷 | 15.3kN |
| 疲劳载荷限值 | 0.64kN |
| 极限转速 | 8500r/min |
| 计算系数 | 0.06 |
| 计算系数 | 0.8 |
| 计算系数 | 0.63 |
| 计算系数 | 0.66 |
| 计算系数 | 0.78 |
| 计算系数 | 1.24 |
SKF 3205A-2RS1TN9/MT33轴承质量
| 轴承重量 | 0.18kg |
SKF 3205A-2RS1TN9/MT33轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
SKF 3205A-2RS1TN9/MT33轴承尺寸图
