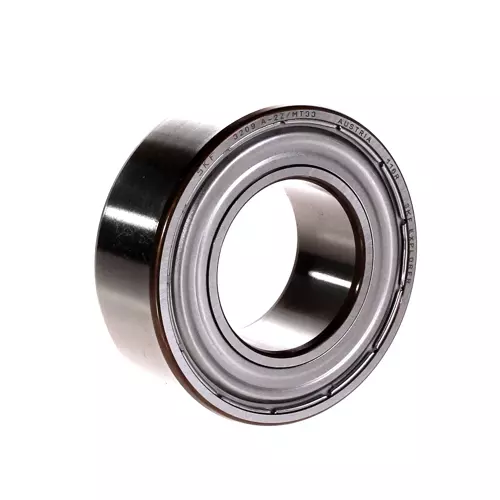

SKF 3209A-2Z轴承代号说明
3
2
0
9
A
-
2
Z
3：双列角接触球轴承
2：尺寸系列：02系列
09：内径：45 mm
A：无填充槽
-2Z：双面带防尘盖
3：
双列角接触球轴承
2：
尺寸系列：02系列
09：
内径：45 mm
A：
无填充槽
-2Z：
双面带防尘盖
SKF 3209A-2Z轴承尺寸
| 内径 | d | 45mm |
| 外径 | D | 85mm |
| 宽度 | B | 30.2mm |
| 内圈肩部凹槽直径 | d₂ ≈ | 52.8mm |
| 外圈肩部凹槽直径 | D₂ ≈ | 77.1mm |
| 内圈倒角尺寸 | r₁,₂ min. | 1.1mm |
| 距离载荷点 | a | 49mm |
SKF 3209A-2Z轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 52mm |
| 轴挡肩直径 | dₐ max. | 52.5mm |
| 轴承座挡肩尺寸 | Dₐ max. | 78mm |
| 倒角半径 | rₐ max. | 1mm |
SKF 3209A-2Z轴承数据计算
| 基本额定动载 | 52kN |
| 基本额定静载荷 | 41.5kN |
| 疲劳载荷限值 | 1.76kN |
| 参考转速 | 7500r/min |
| 极限转速 | 7500r/min |
| 计算系数 | 0.06 |
| 计算系数 | 0.8 |
| 计算系数 | 0.63 |
| 计算系数 | 0.66 |
| 计算系数 | 0.78 |
| 计算系数 | 1.24 |
SKF 3209A-2Z轴承质量
| 轴承重量 | 0.63kg |
SKF 3209A-2Z轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF 3209 A-2Z/MT33轴承，货期1-3周 | ￥880.1元 | - | 5 |
| SKF 3209 A-2Z/C3MT33轴承，货期1-3周 | ￥942.5元 | - | 26 |
SKF 3209A-2Z轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
SKF 3209A-2Z轴承尺寸图
