SKF 32205B轴承代号说明
3
2
2
0
5
B
3：圆锥滚子轴承
2：宽度系列：2系列
2：尺寸系列：2系列
05：内径：25 mm
B：大接触角
3：
圆锥滚子轴承
2：
宽度系列：2系列
2：
尺寸系列：2系列
05：
内径：25 mm
B：
大接触角

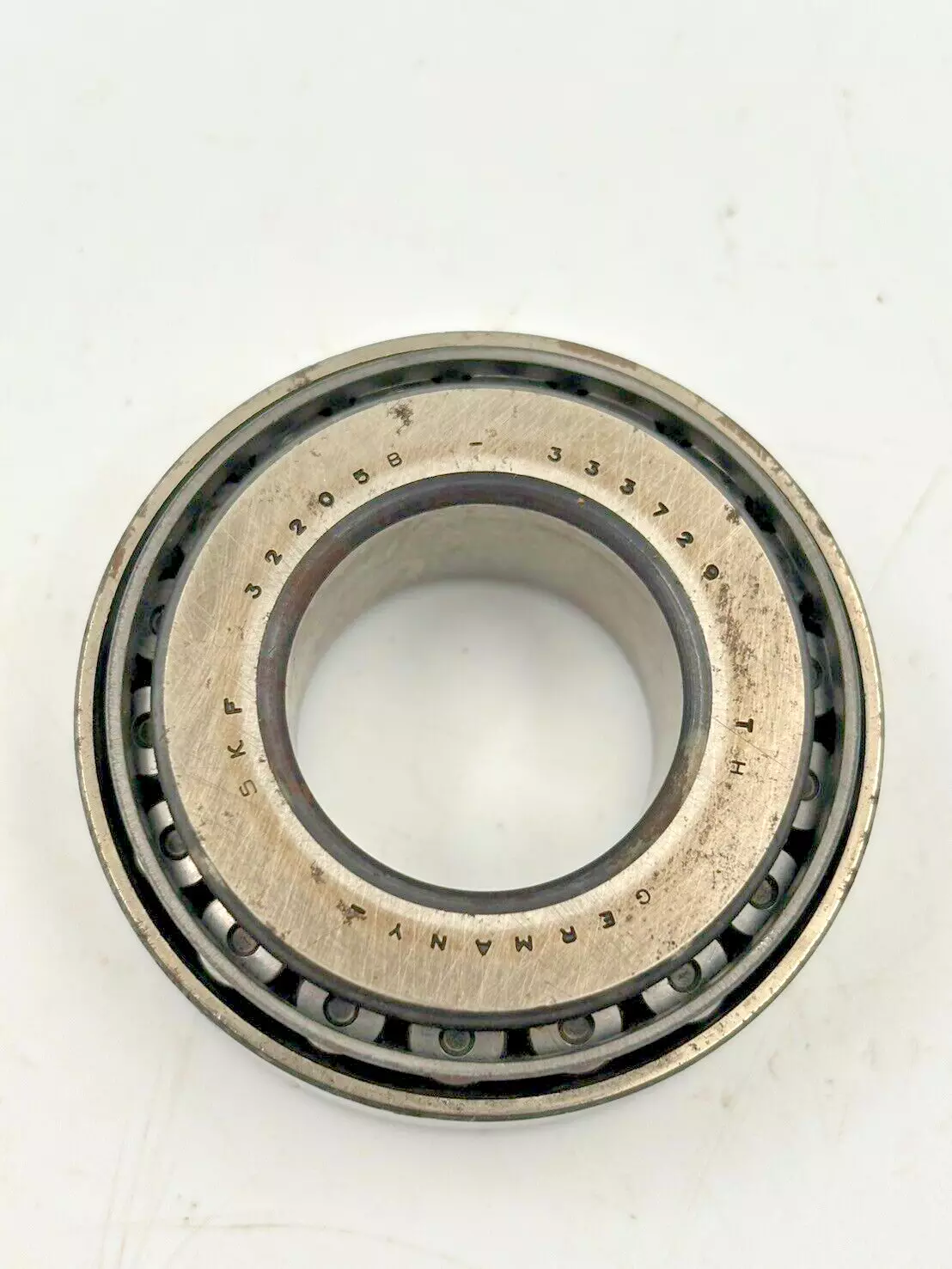

SKF 32205B轴承
| 尺寸系列 | 5CD |
SKF 32205B轴承尺寸
| 内径 | d | 25mm |
| 外径 | D | 52mm |
| 轴承总宽度 | T | 19.25mm |
| 内圈肩部直径 | d₁ ≈ | 41.5mm |
| 内圈宽度 | B | 18mm |
| 外圈宽度 | C | 15mm |
| 内圈内半径 | r₁,₂ min. | 1mm |
| 外圈内半径 | r₃,₄ min. | 1mm |
| 距离压力点 | a | 15.81mm |
SKF 32205B轴承挡肩尺寸
| 轴挡肩直径 | dₐ max. | 30mm |
| 轴挡肩直径 | db min. | 32mm |
| 轴承座挡肩尺寸 | Dₐ min. | 41mm |
| 轴承座挡肩尺寸 | Dₐ max. | 46.5mm |
| 轴承座挡肩尺寸 | Db min. | 50mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 3mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 4mm |
| 倒角半径 | rₐ max. | 1mm |
| 倒角半径 | rb max. | 1mm |
SKF 32205B轴承数据计算
| 基本额定动载 | 44.5kN |
| 基本额定静载荷 | 44kN |
| 疲劳载荷限值 | 4.65kN |
| 参考转速 | 10000r/min |
| 极限转速 | 13000r/min |
| 计算系数 | 0.57 |
| 计算系数 | 1.05 |
| 计算系数 | 0.6 |
SKF 32205B轴承质量
| 轴承重量 | 0.19kg |
SKF 32205B轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF 32205BJ2/Q轴承 | ￥110.5元 | - | 594 |
SKF 32205B轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
SKF 32205B轴承尺寸图
