SKF 32317轴承代号说明
3
2
3
1
7
3：圆锥滚子轴承
2：宽度系列：2系列
3：尺寸系列：3系列
17：内径：85 mm
3：
圆锥滚子轴承
2：
宽度系列：2系列
3：
尺寸系列：3系列
17：
内径：85 mm

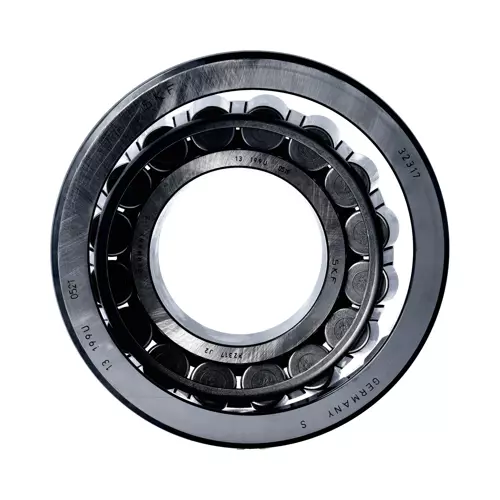

SKF 32317轴承
| 尺寸系列 | 2GD |
SKF 32317轴承尺寸
| 内径 | d | 85mm |
| 外径 | D | 180mm |
| 轴承总宽度 | T | 63.5mm |
| 内圈肩部直径 | d₁ ≈ | 127mm |
| 内圈宽度 | B | 60mm |
| 外圈宽度 | C | 49mm |
| 内圈内半径 | r₁,₂ min. | 4mm |
| 外圈内半径 | r₃,₄ min. | 3mm |
| 距离压力点 | a | 41.659mm |
SKF 32317轴承挡肩尺寸
| 轴挡肩直径 | dₐ max. | 103mm |
| 轴挡肩直径 | db min. | 100.5mm |
| 轴承座挡肩尺寸 | Dₐ min. | 150mm |
| 轴承座挡肩尺寸 | Dₐ max. | 167.5mm |
| 轴承座挡肩尺寸 | Db min. | 167mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 7mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 14.5mm |
| 倒角半径 | rₐ max. | 4mm |
| 倒角半径 | rb max. | 3mm |
SKF 32317轴承数据计算
| 基本额定动载 | 435kN |
| 基本额定静载荷 | 530kN |
| 疲劳载荷限值 | 60kN |
| 参考转速 | 2800r/min |
| 极限转速 | 3800r/min |
| 计算系数 | 0.35 |
| 计算系数 | 1.7 |
| 计算系数 | 0.9 |
SKF 32317轴承质量
| 轴承重量 | 7.08kg |
SKF 32317轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF 32317/VA0213轴承 | ￥785.2元 | - | 27 |
| SKF 32317 J2轴承 | ￥1651元 | - | 23 |
| SKF 32317 BJ2轴承 | ￥2308.8元 | - | 3 |
SKF 32317轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
SKF 32317轴承尺寸图
