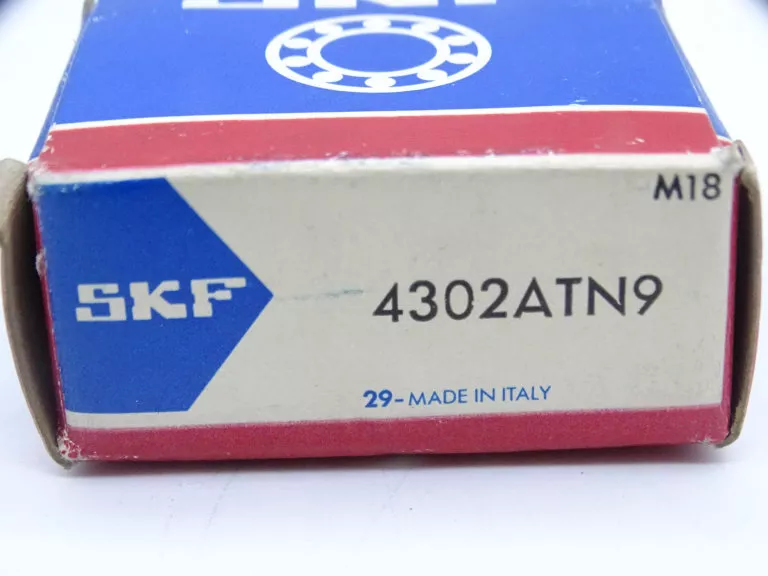

SKF 4302ATN9轴承代号说明
4
3
0
2
A
T
N
9
4302：型号
A：经过优化的内部设计
TN9：玻璃纤维增强 PA66 保持架，滚珠引导
4302：
型号
A：
经过优化的内部设计
TN9：
玻璃纤维增强 PA66 保持架，滚珠引导
SKF 4302ATN9轴承尺寸
| 内径 | d | 15mm |
| 外径 | D | 42mm |
| 宽度 | B | 17mm |
| 内圈肩部直径 | d₁ ≈ | 24.5mm |
| 外圈肩部直径/座圈内部直径 | D₁ ≈ | 32.5mm |
| 外圈倒角尺寸 | r₁,₂ min. | 1mm |
SKF 4302ATN9轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 20.6mm |
| 轴承座挡肩尺寸 | Dₐ max. | 36.4mm |
| 倒角半径 | rₐ max. | 1mm |
SKF 4302ATN9轴承数据计算
| 基本额定动载 | 14.8kN |
| 基本额定静载荷 | 9.5kN |
| 疲劳载荷限值 | 0.405kN |
| 参考转速 | 28000r/min |
| 极限转速 | 15000r/min |
| 计算系数 | 0.06 |
| 计算系数 | 13.1 |
SKF 4302ATN9轴承质量
| 轴承重量 | 0.12kg |
SKF 4302ATN9轴承公差等级
| 尺寸公差 | 普通 | |
| 径向跳动 | 普通 |
SKF 4302ATN9轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF 4302B轴承 | ￥262.08元 | - | 5 |
| SKF 4302轴承 | ￥275.12元 | - | 5 |
SKF 4302ATN9轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
SKF 4302ATN9轴承尺寸图
