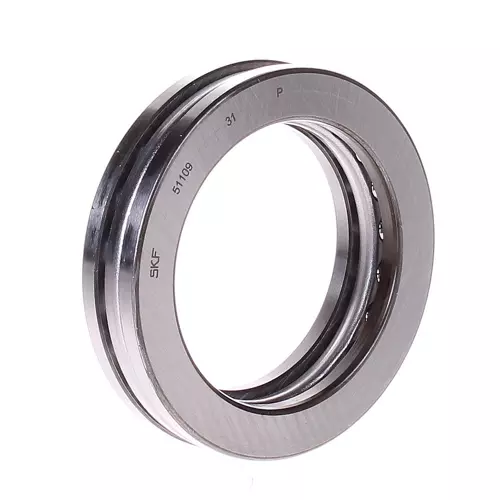

SKF 51109轴承代号说明
SKF 51109轴承尺寸
| 内径 | d | 45mm |
| 外径 | D | 65mm |
| 高度 | H | 14mm |
| 轴圈外直径 | d₁ ≈ | 65mm |
| 座圈内径 | D₁ ≈ | 47mm |
| 轴承垫圈的倒角尺寸 | r₁,₂ min. | 0.6mm |
SKF 51109轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 57mm |
| 轴承座挡肩尺寸 | Dₐ max. | 53mm |
| 倒角半径 | rₐ max. | 0.6mm |
SKF 51109轴承数据计算
| 基本额定动载 | 26.5kN |
| 基本额定静载荷 | 69.5kN |
| 疲劳载荷限值 | 2.55kN |
| 参考转速 | 4500r/min |
| 极限转速 | 6300r/min |
| 最小载荷系数 | 0.025 |
SKF 51109轴承质量
| 轴承质量（包括可应用时的轴承座垫圈） | 0.14kg |
SKF 51109轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
SKF 51109轴承尺寸图
