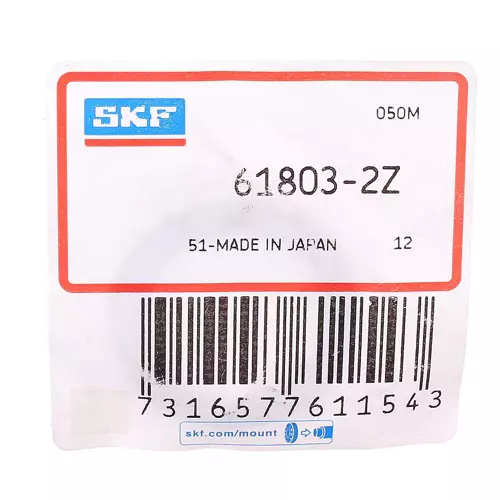

SKF 61803-2Z轴承代号说明
6
1
8
0
3
-
2
Z
6：深沟球轴承
18：深沟球轴承18系列
03：内径：17 mm
-2Z：双面带防尘盖
6：
深沟球轴承
18：
深沟球轴承18系列
03：
内径：17 mm
-2Z：
双面带防尘盖
SKF 61803-2Z轴承尺寸
| 内径 | d | 17mm |
| 外径 | D | 26mm |
| 宽度 | B | 5mm |
| 内圈肩部直径 | d₁ ≈ | 19.8mm |
| 外圈肩部凹槽直径 | D₂ ≈ | 24.15mm |
| 外圈倒角尺寸 | r₁,₂ min. | 0.3mm |
SKF 61803-2Z轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 19mm |
| 轴挡肩直径 | dₐ max. | 19.6mm |
| 轴承座挡肩尺寸 | Dₐ max. | 24mm |
| 倒角半径 | rₐ max. | 0.3mm |
SKF 61803-2Z轴承数据计算
| 基本额定动载 | 2.03kN |
| 基本额定静载荷 | 1.27kN |
| 疲劳载荷限值 | 0.054kN |
| 参考转速 | 56000r/min |
| 极限转速 | 28000r/min |
| 计算系数 | 0.015 |
| 计算系数 | 14.1 |
SKF 61803-2Z轴承质量
| 轴承重量 | 0.0082kg |
SKF 61803-2Z轴承公差等级
| 尺寸公差 | 普通 | |
| 径向跳动 | 普通 |
SKF 61803-2Z轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF 61803-2Z/VA9813轴承 | ￥14.3元 | - | 11575 |
