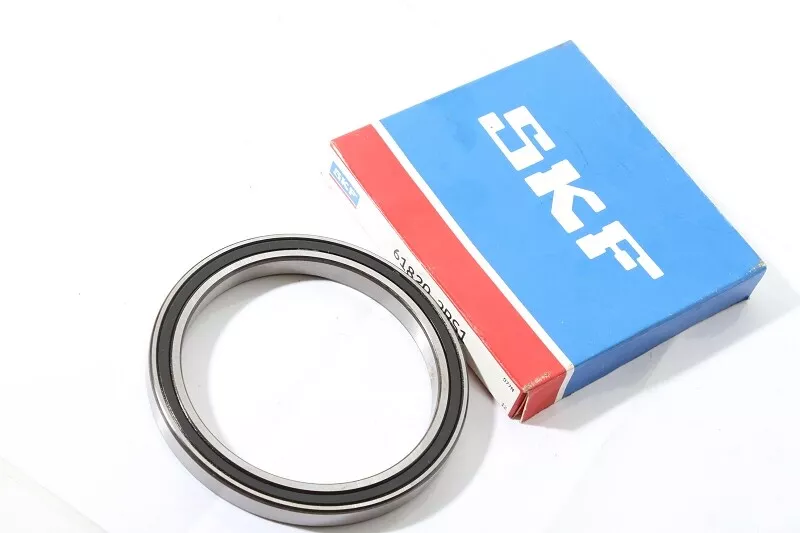

SKF 61820-2RS1轴承代号说明
6
1
8
2
0
-
2
R
S
1
6：深沟球轴承
18：深沟球轴承18系列
20：内径：100 mm
-2RS1：双面带接触式 NBR 丁腈橡胶密封件
6：
深沟球轴承
18：
深沟球轴承18系列
20：
内径：100 mm
-2RS1：
双面带接触式 NBR 丁腈橡胶密封件
SKF 61820-2RS1轴承尺寸
| 内径 | d | 100mm |
| 外径 | D | 125mm |
| 宽度 | B | 13mm |
| 内圈肩部直径 | d₁ ≈ | 108.3mm |
| 外圈肩部凹槽直径 | D₂ ≈ | 119.3mm |
| 外圈倒角尺寸 | r₁,₂ min. | 1mm |
SKF 61820-2RS1轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 105mm |
| 轴挡肩直径 | dₐ max. | 107.9mm |
| 轴承座挡肩尺寸 | Dₐ max. | 120mm |
| 倒角半径 | rₐ max. | 1mm |
SKF 61820-2RS1轴承数据计算
| 基本额定动载 | 17.8kN |
| 基本额定静载荷 | 18.3kN |
| 疲劳载荷限值 | 0.95kN |
| 极限转速 | 3000r/min |
| 计算系数 | 0.015 |
| 计算系数 | 13.3 |
SKF 61820-2RS1轴承质量
| 轴承重量 | 0.32kg |
SKF 61820-2RS1轴承公差等级
| 尺寸公差 | 普通 | |
| 径向跳动 | 普通 |
SKF 61820-2RS1轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
SKF 61820-2RS1轴承尺寸图
