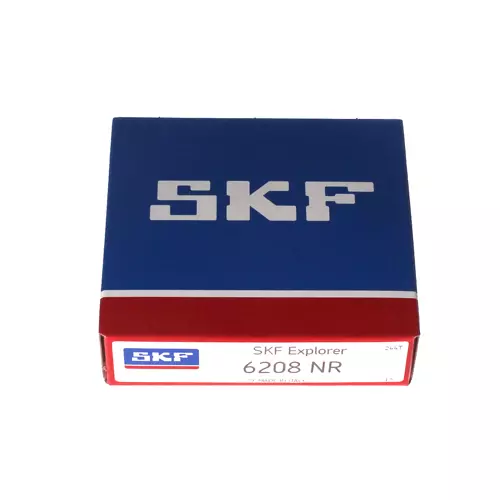

SKF 6208NR轴承代号说明
6
2
0
8
N
R
6：深沟球轴承
2：尺寸系列：02系列
08：内径：40 mm
NR：带止动环槽
6：
深沟球轴承
2：
尺寸系列：02系列
08：
内径：40 mm
NR：
带止动环槽
SKF 6208NR轴承尺寸
| 内径 | d | 40mm |
| 外径 | D | 80mm |
| 宽度 | B | 18mm |
| 内圈肩部直径 | d₁ ≈ | 52.6mm |
| 外圈肩部凹槽直径 | D₂ ≈ | 69.8mm |
| 外圈止动槽的直径 | D₃ | 76.81mm |
| 止动环外径 | D₄ | 86.6mm |
| 外圈止动槽宽度 | b | 1.9mm |
| 外圈侧面-止动槽的距离 | C | 3.28mm |
| 止动环宽度 | f | 1.7mm |
| 止动槽底部半径 | r₀ max. | 0.6mm |
| 外圈倒角尺寸 | r₁,₂ min. | 1.1mm |
SKF 6208NR轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 47mm |
| 轴承座挡肩尺寸 | Dₐ max. | 73mm |
| 轴承座内的止动环凹槽直径 | Db min. | 88mm |
| 轴承座内的止动环凹槽深度 | bₐ min. | 2.2mm |
| 外圈侧面-止动环背面的间距 | Cₐ max. | 4.98mm |
| 倒角半径 | rₐ max. | 1mm |
SKF 6208NR轴承数据计算
| 基本额定动载 | 32.5kN |
| 基本额定静载荷 | 19kN |
| 疲劳载荷限值 | 0.8kN |
| 参考转速 | 18000r/min |
| 极限转速 | 11000r/min |
| 计算系数 | 0.025 |
| 计算系数 | 14 |
SKF 6208NR轴承质量
| 轴承重量 | 0.38kg |
SKF 6208NR轴承包含的产品
| 止动环 | SP 80 |
SKF 6208NR轴承公差等级
| 尺寸公差 | P6 | |
| 径向跳动 | P6 |
SKF 6208NR轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF 6208 NR/C3轴承，货期1-3周 | ￥183.3元 | - | 120 |
SKF 6208NR轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
SKF 6208NR轴承尺寸图
