SKF 624-2Z轴承代号说明
6
2
4
-
2
Z
6：微型深沟球轴承
2：尺寸系列：02系列
4：内径：4 mm
-2Z：双面带防尘盖
6：
微型深沟球轴承
2：
尺寸系列：02系列
4：
内径：4 mm
-2Z：
双面带防尘盖
SKF 624-2Z轴承尺寸
| 内径 | d | 4mm |
| 外径 | D | 13mm |
| 宽度 | B | 5mm |
| 内圈肩部直径 | d₁ ≈ | 6.95mm |
| 外圈肩部凹槽直径 | D₂ ≈ | 11.2mm |
| 外圈倒角尺寸 | r₁,₂ min. | 0.2mm |
SKF 624-2Z轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 5.8mm |
| 轴挡肩直径 | dₐ max. | 6.6mm |
| 轴承座挡肩尺寸 | Dₐ max. | 11.2mm |
| 倒角半径 | rₐ max. | 0.2mm |
SKF 624-2Z轴承数据计算
| 基本额定动载 | 0.936kN |
| 基本额定静载荷 | 0.29kN |
| 疲劳载荷限值 | 0.012kN |
| 参考转速 | 110000r/min |
| 极限转速 | 53000r/min |
| 计算系数 | 0.025 |
| 计算系数 | 7.3 |
SKF 624-2Z轴承质量
| 轴承重量 | 0.0031kg |
SKF 624-2Z轴承公差等级
| 尺寸公差 | 普通 | |
| 径向跳动 | 普通 |
SKF 624-2Z轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF 624-2Z/C3轴承 | ￥23.4元 | - | 60 |

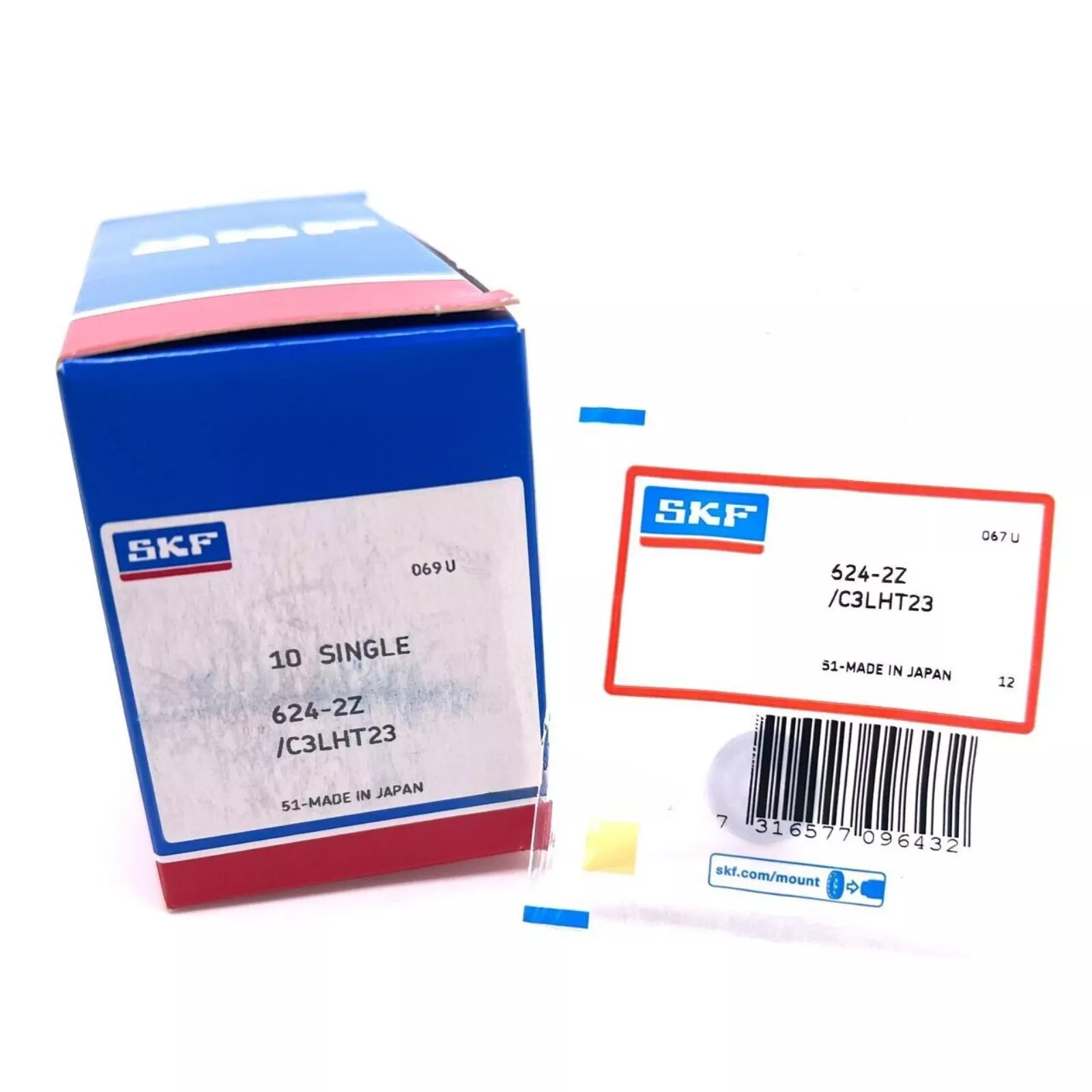

| SKF 624-2Z/C3LHT23轴承，货期1-3周 | ￥78元 | - | 2 |
| SKF 624-2Z/LHT23轴承，货期1-3周 | ￥85.8元 | - | 8 |
SKF 624-2Z轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
SKF 624-2Z轴承尺寸图
