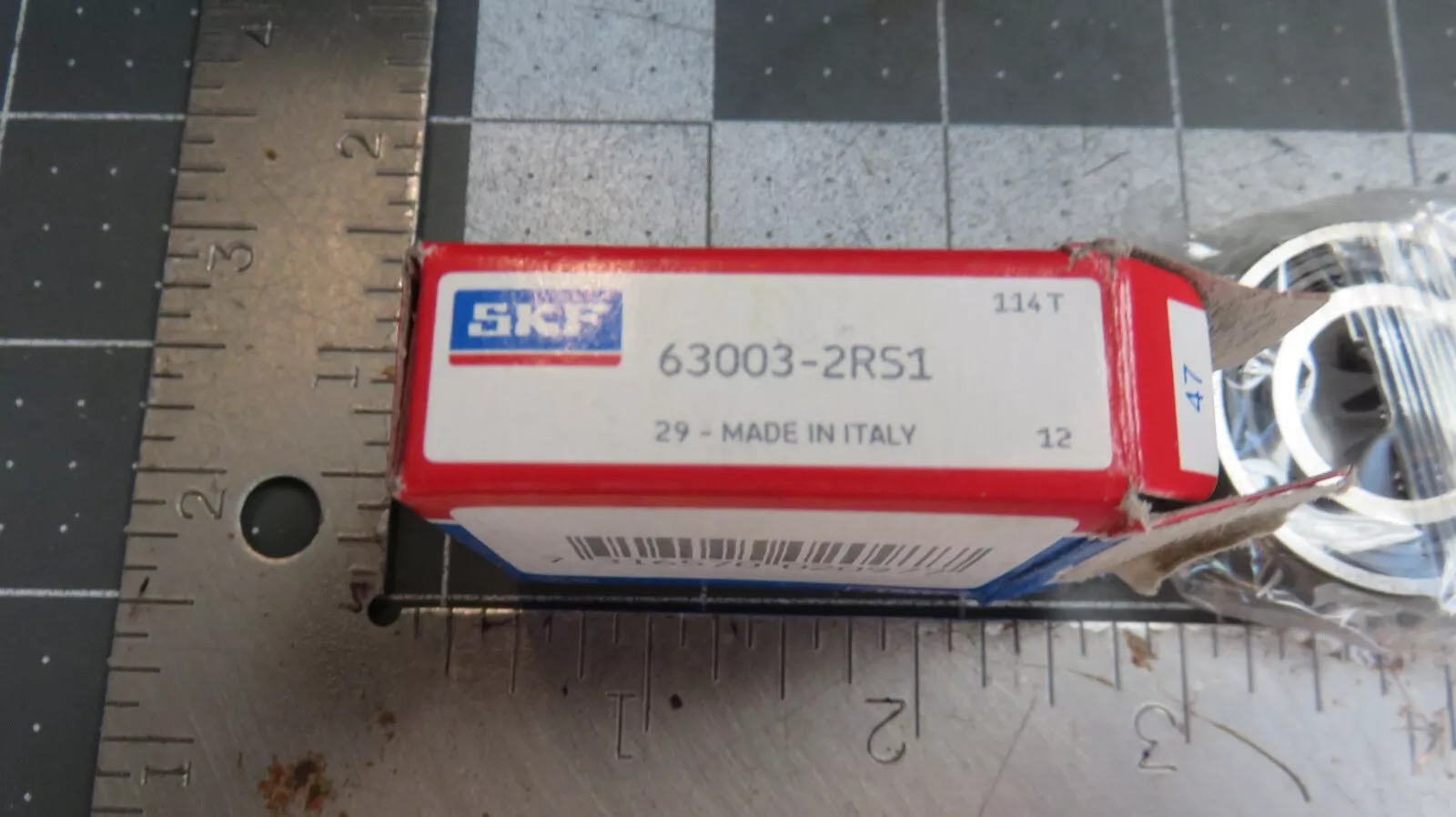

SKF 63003-2RS1轴承代号说明
6
3
0
0
3
-
2
R
S
1
6：深沟球轴承
30：深沟球轴承30系列
03：内径：17 mm
-2RS1：双面带接触式 NBR 丁腈橡胶密封件
6：
深沟球轴承
30：
深沟球轴承30系列
03：
内径：17 mm
-2RS1：
双面带接触式 NBR 丁腈橡胶密封件
SKF 63003-2RS1轴承尺寸
| 内径 | d | 17mm |
| 外径 | D | 35mm |
| 宽度 | B | 14mm |
| 内圈肩部直径 | d₁ ≈ | 23mm |
| 外圈肩部凹槽直径 | D₂ ≈ | 31.2mm |
| 外圈倒角尺寸 | r₁,₂ min. | 0.3mm |
SKF 63003-2RS1轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 19mm |
| 轴挡肩直径 | dₐ max. | 22.9mm |
| 轴承座挡肩尺寸 | Dₐ max. | 33mm |
| 倒角半径 | rₐ max. | 0.3mm |
SKF 63003-2RS1轴承数据计算
| 基本额定动载 | 6.05kN |
| 基本额定静载荷 | 3.25kN |
| 疲劳载荷限值 | 0.137kN |
| 极限转速 | 13000r/min |
| 计算系数 | 0.025 |
| 计算系数 | 14 |
SKF 63003-2RS1轴承质量
| 轴承重量 | 0.052kg |
SKF 63003-2RS1轴承公差等级
| 尺寸公差 | 普通 | |
| 径向跳动 | 普通 |
SKF 63003-2RS1轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
SKF 63003-2RS1轴承尺寸图
