SKF 6304-2Z/VA201轴承代号说明
6
3
0
4
-
2
Z
/
V
A
2
0
1
6：深沟球轴承
3：尺寸系列：03系列
04：内径：20 mm
-2Z：双面带防尘盖
/VA201：高温轴承，冲压钢保持架，磷化锰处理，C5 级径向游隙，使用聚二醇/石墨混合物进行润滑
6：
深沟球轴承
3：
尺寸系列：03系列
04：
内径：20 mm
-2Z：
双面带防尘盖
/VA201：
高温轴承，冲压钢保持架，磷化锰处理，C5 级径向游隙，使用聚二醇/石墨混合物进行润滑

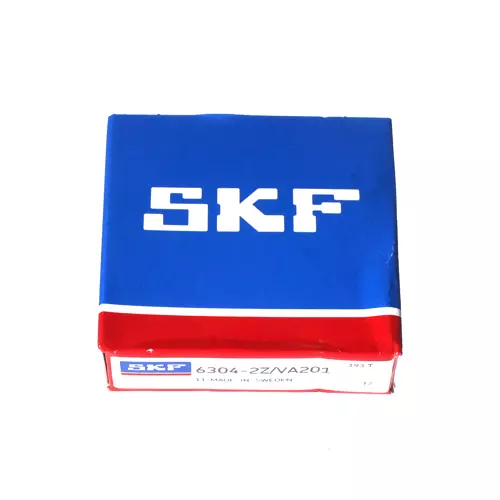

SKF 6304-2Z/VA201轴承
| 需要进行跑合 | 是 |
SKF 6304-2Z/VA201轴承尺寸
| 内径 | d | 20mm |
| 外径 | D | 52mm |
| 宽度 | B | 15mm |
| 内圈肩部直径 | d₁ ≈ | 30.35mm |
| 外圈肩部凹槽直径 | D₂ ≈ | 44.71mm |
| 倒角尺寸 | r₁,₂ min. | 1.1mm |
SKF 6304-2Z/VA201轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 27mm |
| 轴挡肩直径 | dₐ max. | 30.3mm |
| 轴承座挡肩尺寸 | Dₐ max. | 45mm |
| 倒角半径 | rₐ max. | 1mm |
SKF 6304-2Z/VA201轴承数据计算
| 基本额定动载 | 16.8kN |
| 基本额定静载荷 | 7.8kN |
| 极限转速 | 120r/min |
| 极限温度 | 250°C |
SKF 6304-2Z/VA201轴承质量
| 轴承重量 | 0.15kg |
SKF 6304-2Z/VA201轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
SKF 6304-2Z/VA201轴承尺寸图
