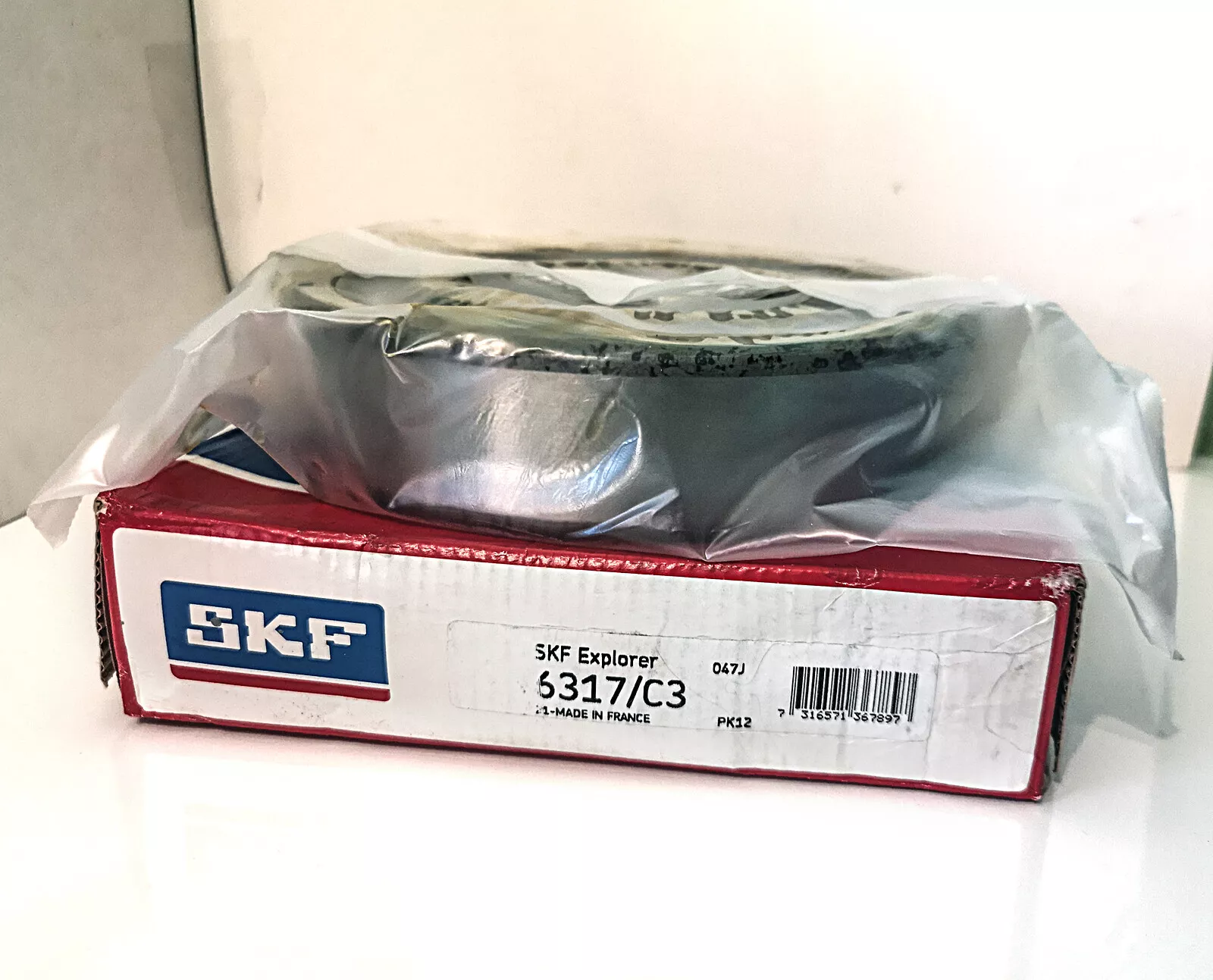

SKF 6317轴承代号说明
6
3
1
7
6：深沟球轴承
3：尺寸系列：03系列
17：内径：85 mm
6：
深沟球轴承
3：
尺寸系列：03系列
17：
内径：85 mm
SKF 6317轴承尺寸
| 内径 | d | 85mm |
| 外径 | D | 180mm |
| 宽度 | B | 41mm |
| 内圈肩部直径 | d₁ ≈ | 114.55mm |
| 外圈肩部凹槽直径 | D₂ ≈ | 155.4mm |
| 外圈倒角尺寸 | r₁,₂ min. | 3mm |
SKF 6317轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 99mm |
| 轴承座挡肩尺寸 | Dₐ max. | 166mm |
| 倒角半径 | rₐ max. | 2.5mm |
SKF 6317轴承数据计算
| 基本额定动载 | 140kN |
| 基本额定静载荷 | 96.5kN |
| 疲劳载荷限值 | 3.55kN |
| 参考转速 | 8000r/min |
| 极限转速 | 5000r/min |
| 计算系数 | 0.03 |
| 计算系数 | 13.3 |
SKF 6317轴承质量
| 轴承重量 | 4.25kg |
SKF 6317轴承公差等级
| 尺寸公差 | P6 | |
| 径向跳动 | 普通 |
SKF 6317轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF 6317/C3轴承 | ￥413.4元 | - | 6780 |
| SKF 6317AEM3C3轴承 | ￥464.1元 | - | 356 |
| SKF 6317 5轴承 | ￥503.1元 | - | 1028 |
| SKF 6317/AEM/C3轴承 | ￥508.3元 | - | 16 |
| SKF 6317/C4轴承 | ￥581.1元 | - | 199 |
| SKF 6317/C3VL0241轴承 | ￥2251.6元 | - | 196 |
