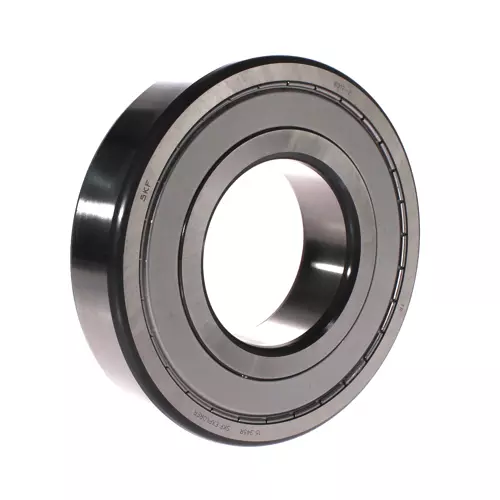

SKF 6317-Z轴承代号说明
6
3
1
7
-
Z
6：深沟球轴承
3：尺寸系列：03系列
17：内径：85 mm
-Z：单面带防尘盖
6：
深沟球轴承
3：
尺寸系列：03系列
17：
内径：85 mm
-Z：
单面带防尘盖
SKF 6317-Z轴承尺寸
| 内径 | d | 85mm |
| 外径 | D | 180mm |
| 宽度 | B | 41mm |
| 内圈肩部直径 | d₁ ≈ | 114.55mm |
| 外圈肩部凹槽直径 | D₂ ≈ | 155.4mm |
| 外圈倒角尺寸 | r₁,₂ min. | 3mm |
SKF 6317-Z轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 99mm |
| 轴挡肩直径 | dₐ max. | 114.9mm |
| 轴承座挡肩尺寸 | Dₐ max. | 166mm |
| 倒角半径 | rₐ max. | 2.5mm |
SKF 6317-Z轴承数据计算
| 基本额定动载 | 140kN |
| 基本额定静载荷 | 96.5kN |
| 疲劳载荷限值 | 3.55kN |
| 参考转速 | 8000r/min |
| 极限转速 | 5000r/min |
| 计算系数 | 0.03 |
| 计算系数 | 13.3 |
SKF 6317-Z轴承质量
| 轴承重量 | 4.4kg |
SKF 6317-Z轴承公差等级
| 尺寸公差 | P6 | |
| 径向跳动 | 普通 |
SKF 6317-Z轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF 6317-Z/C3轴承 | ￥959.4元 | - | 16 |
SKF 6317-Z轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
SKF 6317-Z轴承尺寸图
