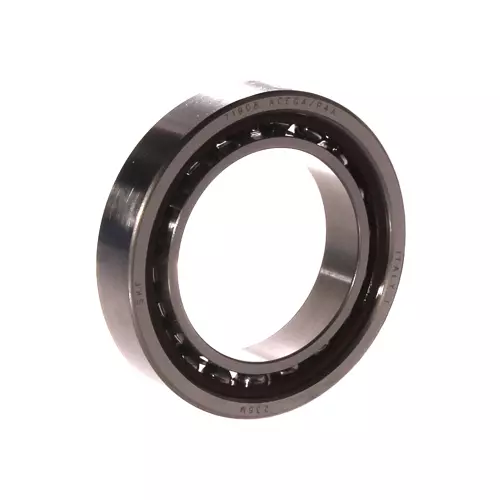

SKF 71908ACE/P4A轴承代号说明
7
1
9
0
8
A
C
E
/
P
4
A
7：角接触球轴承
19：尺寸系列：19系列
08：内径：40 mm
ACE：25° 接触角，高转速，E型设计
/：分隔符
P4A：尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
7：
角接触球轴承
19：
尺寸系列：19系列
08：
内径：40 mm
ACE：
25° 接触角，高转速，E型设计
/：
分隔符
P4A：
尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
SKF 71908ACE/P4A轴承尺寸
| 内径 | d | 40mm |
| 外径 | D | 62mm |
| 宽度 | B | 12mm |
| 内圈肩部直径（最大侧面） | d₁ | 46.5mm |
| 内圈肩部直径（最小侧面） | d₂ | 44.8mm |
| 外圈肩部直径（大侧面） | D₁ | 54.15mm |
| 内圈最大侧面倒角尺寸 | r₁,₂ min. | 0.6mm |
| 外圈-最小侧面倒角尺寸 | r₃,₄ min. | 0.3mm |
| 距离压力点 | a | 17.8mm |
SKF 71908ACE/P4A轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 43.2mm |
| 轴挡肩直径 | db min. | 42mm |
| 轴承座挡肩尺寸 | Dₐ max. | 58.8mm |
| 轴承座挡肩尺寸 | Db max. | 60mm |
| 倒角半径 | rₐ max. | 0.6mm |
| 倒角半径 | rb max. | 0.3mm |
| 润滑脂喷嘴位置 | dₙ | 48mm |
SKF 71908ACE/P4A轴承数据计算
| 基本额定动载 | 9.36kN |
| 基本额定静载荷 | 5.7kN |
| 疲劳载荷限值 | 0.245kN |
| 润滑脂润滑可达转速 | 28000r/min |
| 油气润滑法可达转速 | 44000r/min |
| 接触角 | 25° |
| 球直径 | 6.35mm |
| 页数 | 19 |
| 参考润滑脂量 | 1.4cm³ |
SKF 71908ACE/P4A轴承质量
| 轴承重量 | 0.1kg |
SKF 71908ACE/P4A轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF 71908ACEGA/P4A轴承 | ￥3051.07元 | - | 5 |
SKF 71908ACE/P4A轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
SKF 71908ACE/P4A轴承尺寸图
