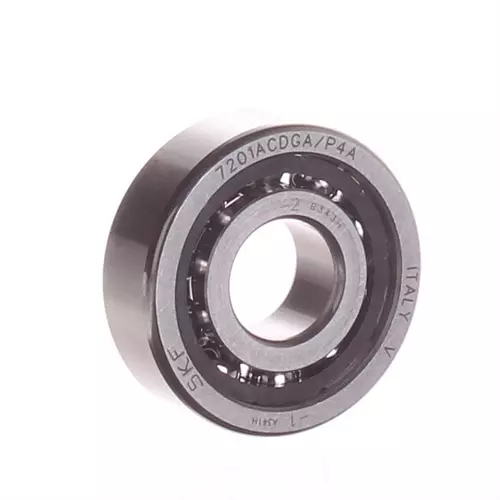

SKF 7201ACD/P4A轴承代号说明
7
2
0
1
A
C
D
/
P
4
A
7：超精密角接触球轴承
2：尺寸系列：02系列
01：内径：12 mm
ACD：25° 接触角，高载荷设计
/：分隔符
P4A：尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
7：
超精密角接触球轴承
2：
尺寸系列：02系列
01：
内径：12 mm
ACD：
25° 接触角，高载荷设计
/：
分隔符
P4A：
尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
SKF 7201ACD/P4A轴承尺寸
| 内径 | d | 12mm |
| 外径 | D | 32mm |
| 宽度 | B | 10mm |
| 内圈肩部直径（最大侧面） | d₁ | 18.6mm |
| 内圈肩部直径（最小侧面） | d₂ | 18.6mm |
| 外圈肩部直径（大侧面） | D₁ | 25.4mm |
| 内圈最大侧面倒角尺寸 | r₁,₂ min. | 0.6mm |
| 外圈-最小侧面倒角尺寸 | r₃,₄ min. | 0.3mm |
| 距离压力点 | a | 10.2mm |
SKF 7201ACD/P4A轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 16.2mm |
| 轴挡肩直径 | db min. | 16.2mm |
| 轴承座挡肩尺寸 | Dₐ max. | 27.8mm |
| 轴承座挡肩尺寸 | Db max. | 29.6mm |
| 倒角半径 | rₐ max. | 0.6mm |
| 倒角半径 | rb max. | 0.3mm |
| 润滑脂喷嘴位置 | dₙ | 20mm |
SKF 7201ACD/P4A轴承数据计算
| 基本额定动载 | 5.72kN |
| 基本额定静载荷 | 2.45kN |
| 疲劳载荷限值 | 0.104kN |
| 润滑脂润滑可达转速 | 48000r/min |
| 油气润滑法可达转速 | 70000r/min |
| 接触角 | 25° |
| 球直径 | 5.556mm |
| 页数 | 10 |
| 参考润滑脂量 | 0.507cm³ |
SKF 7201ACD/P4A轴承质量
| 轴承重量 | 0.037kg |
SKF 7201ACD/P4A轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF 7201 ACDGA/P4A轴承，货期1-3周 | ￥1939.6元 | - | 2 |
| SKF 7201ACD/P4ADGA轴承 | ￥2512.08元 | - | 1 |
SKF 7201ACD/P4A轴承尺寸图
