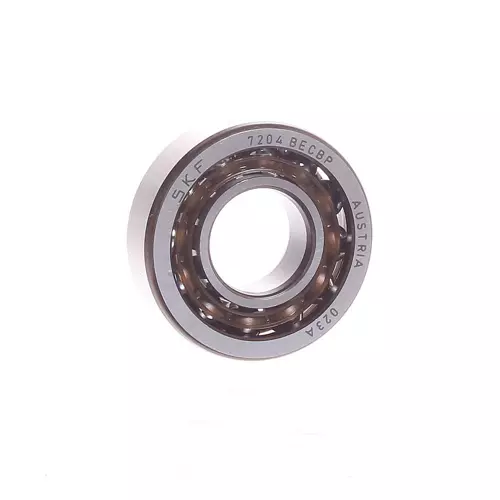

SKF 7204BECBP轴承代号说明
7
2
0
4
B
E
C
B
P
7：角接触球轴承
2：尺寸系列：02系列
04：内径：20 mm
B：40° 接触角
E：经过优化的内部设计
CB：双列轴承，受控的轴向游隙
P：玻璃纤维增强 PA66 保持架，滚珠引导
7：
角接触球轴承
2：
尺寸系列：02系列
04：
内径：20 mm
B：
40° 接触角
E：
经过优化的内部设计
CB：
双列轴承，受控的轴向游隙
P：
玻璃纤维增强 PA66 保持架，滚珠引导
SKF 7204BECBP轴承尺寸
| 内径 | d | 20mm |
| 外径 | D | 47mm |
| 宽度 | B | 14mm |
| 内圈肩部直径（最大侧面） | d₁ ≈ | 30.85mm |
| 内圈肩部直径（最小侧面） | d₂ ≈ | 25.87mm |
| 外圈肩部直径（最大侧面） | D₁ ≈ | 37mm |
| 距离压力点 | a | 21mm |
| 倒角尺寸 | r₁,₂ min. | 1mm |
| 外圈最小面倒角尺寸 | r₃,₄ min. | 0.6mm |
SKF 7204BECBP轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 25.6mm |
| 轴承座挡肩尺寸 | Dₐ max. | 41.4mm |
| 轴承座挡肩尺寸 | Db max. | 42.8mm |
| 倒角半径 | rₐ max. | 1mm |
| 倒角半径 | rb max. | 0.6mm |
SKF 7204BECBP轴承数据计算
| 基本额定动载 | 14.3kN |
| 基本额定静载荷 | 8.15kN |
| 疲劳载荷限值 | 0.345kN |
| 参考转速 | 19000r/min |
| 极限转速 | 19000r/min |
| 计算系数 | 0.00113 |
| 计算系数 | 0.095 |
| 计算系数 | 1.14 |
SKF 7204BECBP轴承质量
| 轴承重量 | 0.11kg |
SKF 7204BECBP轴承尺寸图
