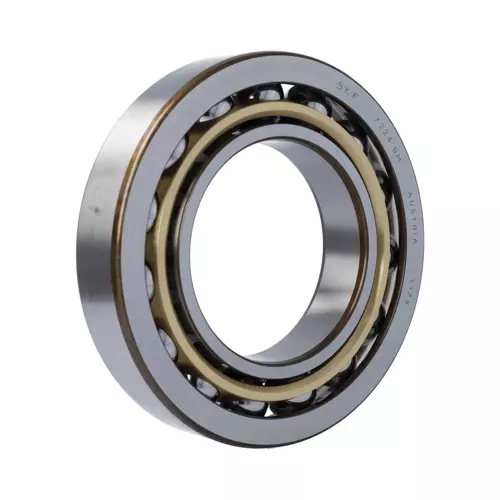

SKF 7224BM轴承代号说明
7
2
2
4
B
M
7：角接触球轴承
2：尺寸系列：02系列
24：内径：120 mm
B：40° 接触角
M：机切削黄铜保持架，滚珠引导
7：
角接触球轴承
2：
尺寸系列：02系列
24：
内径：120 mm
B：
40° 接触角
M：
机切削黄铜保持架，滚珠引导
SKF 7224BM轴承尺寸
| 内径 | d | 120mm |
| 外径 | D | 215mm |
| 宽度 | B | 40mm |
| 内圈肩部直径（最大侧面） | d₁ ≈ | 157mm |
| 内圈肩部直径（最小侧面） | d₂ ≈ | 138.6mm |
| 外圈肩部直径（最大侧面） | D₁ ≈ | 179.4mm |
| 距离压力点 | a | 90mm |
| 倒角尺寸 | r₁,₂ min. | 2.1mm |
| 外圈最小面倒角尺寸 | r₃,₄ min. | 1.1mm |
SKF 7224BM轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 132mm |
| 轴承座挡肩尺寸 | Dₐ max. | 203mm |
| 轴承座挡肩尺寸 | Db max. | 208mm |
| 倒角半径 | rₐ max. | 2mm |
| 倒角半径 | rb max. | 1mm |
SKF 7224BM轴承数据计算
| 基本额定动载 | 165kN |
| 基本额定静载荷 | 163kN |
| 疲劳载荷限值 | 5.3kN |
| 参考转速 | 3600r/min |
| 极限转速 | 4000r/min |
| 计算系数 | 0.45 |
| 计算系数 | 0.08 |
| 计算系数 | 1.14 |
SKF 7224BM轴承质量
| 轴承重量 | 5.89kg |
SKF 7224BM轴承尺寸图
