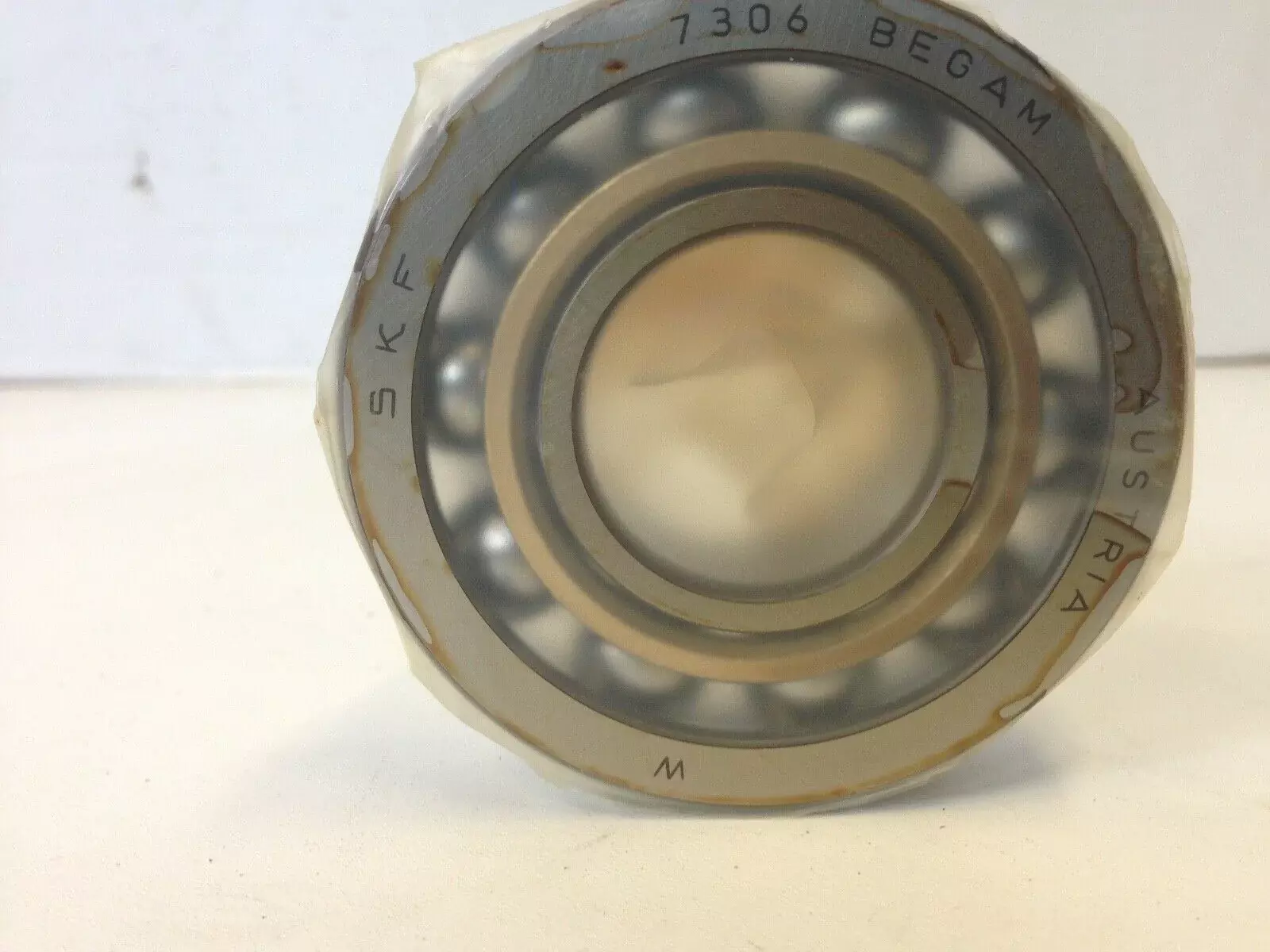

SKF 7306BEGAM轴承代号说明
7
3
0
6
B
E
G
A
M
7：角接触球轴承
3：尺寸系列：03系列
06：内径：30 mm
B：40° 接触角
E：经过优化的内部设计
GA：通用配对，轻预紧
M：机切削黄铜保持架，滚珠引导
7：
角接触球轴承
3：
尺寸系列：03系列
06：
内径：30 mm
B：
40° 接触角
E：
经过优化的内部设计
GA：
通用配对，轻预紧
M：
机切削黄铜保持架，滚珠引导
SKF 7306BEGAM轴承尺寸
| 内径 | d | 30mm |
| 外径 | D | 72mm |
| 宽度 | B | 19mm |
| 内圈肩部直径（最大侧面） | d₁ ≈ | 46.6mm |
| 内圈肩部直径（最小侧面） | d₂ ≈ | 37.9mm |
| 外圈肩部直径（最大侧面） | D₁ ≈ | 56.6mm |
| 距离压力点 | a | 31mm |
| 倒角尺寸 | r₁,₂ min. | 1.1mm |
| 外圈最小面倒角尺寸 | r₃,₄ min. | 0.6mm |
SKF 7306BEGAM轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 37mm |
| 轴承座挡肩尺寸 | Dₐ max. | 65mm |
| 轴承座挡肩尺寸 | Db max. | 67.8mm |
| 倒角半径 | rₐ max. | 1mm |
| 倒角半径 | rb max. | 0.6mm |
SKF 7306BEGAM轴承数据计算
| 基本额定动载 | 35.5kN |
| 基本额定静载荷 | 21.2kN |
| 疲劳载荷限值 | 0.9kN |
| 参考转速 | 12000r/min |
| 极限转速 | 16000r/min |
| 计算系数 | 0.0074 |
| 计算系数 | 0.1 |
| 计算系数 | 1.14 |
SKF 7306BEGAM轴承质量
| 轴承重量 | 0.34kg |
SKF 7306BEGAM轴承尺寸图
