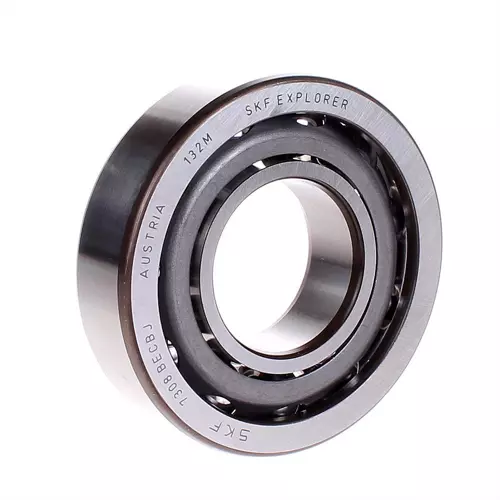

SKF 7308BECBJ轴承代号说明
7
3
0
8
B
E
C
B
J
7：角接触球轴承
3：尺寸系列：03系列
08：内径：40 mm
B：40° 接触角
E：经过优化的内部设计
CB：双列轴承，受控的轴向游隙
J：冲压钢保持架，滚珠引导
7：
角接触球轴承
3：
尺寸系列：03系列
08：
内径：40 mm
B：
40° 接触角
E：
经过优化的内部设计
CB：
双列轴承，受控的轴向游隙
J：
冲压钢保持架，滚珠引导
SKF 7308BECBJ轴承尺寸
| 内径 | d | 40mm |
| 外径 | D | 90mm |
| 宽度 | B | 23mm |
| 内圈肩部直径（最大侧面） | d₁ ≈ | 59.7mm |
| 内圈肩部直径（最小侧面） | d₂ ≈ | 49.55mm |
| 外圈肩部直径（最大侧面） | D₁ ≈ | 71.6mm |
| 距离压力点 | a | 39mm |
| 倒角尺寸 | r₁,₂ min. | 1.5mm |
| 外圈最小面倒角尺寸 | r₃,₄ min. | 1mm |
SKF 7308BECBJ轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 49mm |
| 轴承座挡肩尺寸 | Dₐ max. | 81mm |
| 轴承座挡肩尺寸 | Db max. | 84.4mm |
| 倒角半径 | rₐ max. | 1.5mm |
| 倒角半径 | rb max. | 1mm |
SKF 7308BECBJ轴承数据计算
| 基本额定动载 | 50kN |
| 基本额定静载荷 | 32.5kN |
| 疲劳载荷限值 | 1.37kN |
| 参考转速 | 9500r/min |
| 极限转速 | 10000r/min |
| 计算系数 | 0.0173 |
| 计算系数 | 0.1 |
| 计算系数 | 1.14 |
SKF 7308BECBJ轴承质量
| 轴承重量 | 0.64kg |
SKF 7308BECBJ轴承尺寸图
