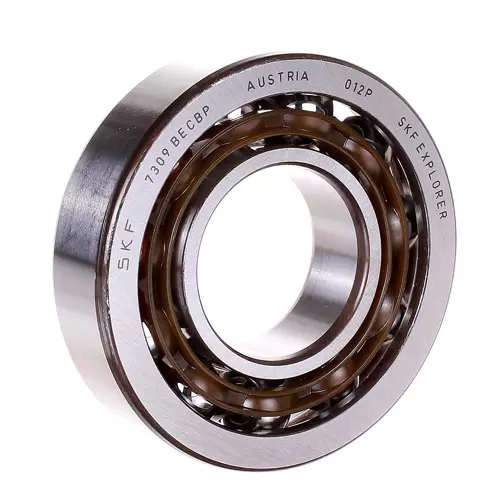

SKF 7309BECBP轴承代号说明
7
3
0
9
B
E
C
B
P
7：角接触球轴承
3：尺寸系列：03系列
09：内径：45 mm
B：40° 接触角
E：经过优化的内部设计
CB：双列轴承，受控的轴向游隙
P：玻璃纤维增强 PA66 保持架，滚珠引导
7：
角接触球轴承
3：
尺寸系列：03系列
09：
内径：45 mm
B：
40° 接触角
E：
经过优化的内部设计
CB：
双列轴承，受控的轴向游隙
P：
玻璃纤维增强 PA66 保持架，滚珠引导
SKF 7309BECBP轴承尺寸
| 内径 | d | 45mm |
| 外径 | D | 100mm |
| 宽度 | B | 25mm |
| 内圈肩部直径（最大侧面） | d₁ ≈ | 66.5mm |
| 内圈肩部直径（最小侧面） | d₂ ≈ | 55.25mm |
| 外圈肩部直径（最大侧面） | D₁ ≈ | 79.9mm |
| 距离压力点 | a | 43mm |
| 倒角尺寸 | r₁,₂ min. | 1.5mm |
| 外圈最小面倒角尺寸 | r₃,₄ min. | 1mm |
SKF 7309BECBP轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 54mm |
| 轴承座挡肩尺寸 | Dₐ max. | 91mm |
| 轴承座挡肩尺寸 | Db max. | 94.4mm |
| 倒角半径 | rₐ max. | 1.5mm |
| 倒角半径 | rb max. | 1mm |
SKF 7309BECBP轴承数据计算
| 基本额定动载 | 61kN |
| 基本额定静载荷 | 40.5kN |
| 疲劳载荷限值 | 1.73kN |
| 参考转速 | 8500r/min |
| 极限转速 | 9000r/min |
| 计算系数 | 0.0268 |
| 计算系数 | 0.1 |
| 计算系数 | 1.14 |
SKF 7309BECBP轴承质量
| 轴承重量 | 0.82kg |
SKF 7309BECBP轴承尺寸图
