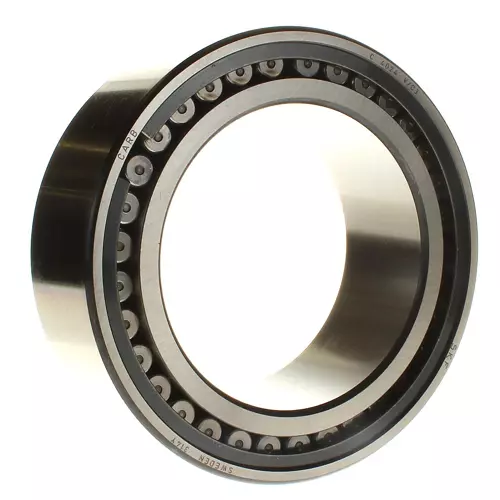

SKF C4024V轴承代号说明
C
4
0
2
4
V

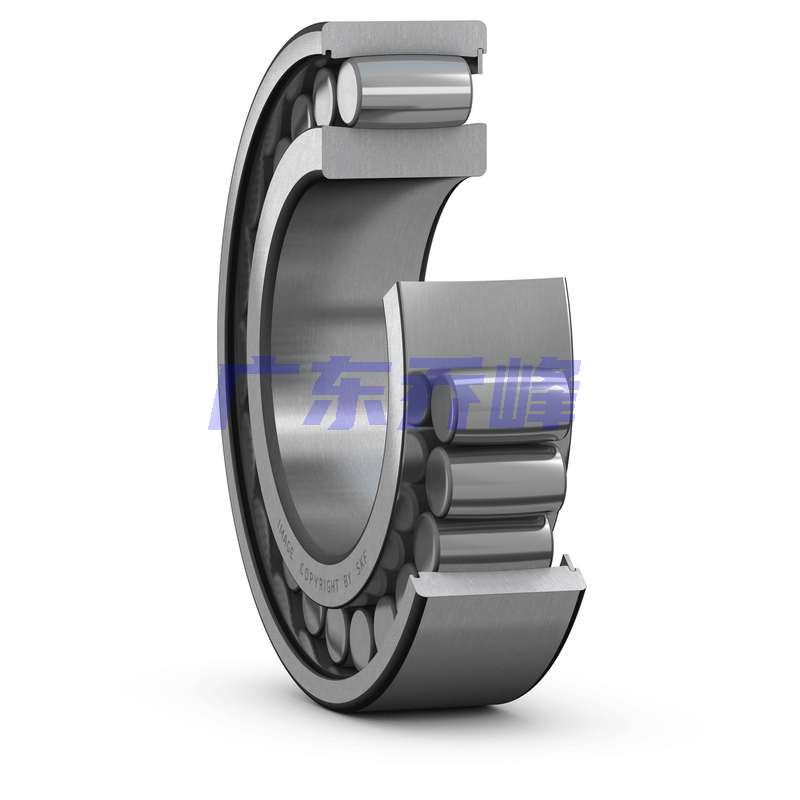

C：CARB 圆环滚子轴承
4：宽度尺寸系列：4系列
0：外径尺寸系列：0系列
24：内径：120 mm
V：满装滚子（无保持架）
C：
CARB 圆环滚子轴承
4：
宽度尺寸系列：4系列
0：
外径尺寸系列：0系列
24：
内径：120 mm
V：
满装滚子（无保持架）
SKF C4024V轴承尺寸
| 内径 | d | 120mm |
| 外径 | D | 180mm |
| 宽度 | B | 60mm |
| 内圈肩部直径 | d₂ ≈ | 140mm |
| 外圈肩部/凹处直径 | D₁ ≈ | 164mm |
| 偏离固定环时，带保持架或满装轴承正常位置轴承套圈相对于其他套圈许可轴向位移 | s₁ max. | 12mm |
| 当密封件或固定环方向偏移时，正常位置轴承套圈相对于其他套圈许可轴向位移 | s₂ max. | 5.2mm |
| 外圈倒角尺寸 | r₁,₂ min. | 2mm |
SKF C4024V轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 130mm |
| 轴挡肩直径 | dₐ max. | 152mm |
| 轴承座挡肩尺寸 | Dₐ max. | 170mm |
| 倒角半径 | rₐ max. | 2mm |
SKF C4024V轴承数据计算
| 基本额定动载 | 530kN |
| 基本额定静载荷 | 880kN |
| 疲劳载荷限值 | 91.5kN |
| 极限转速 | 1100r/min |
| 不对中系数 | 0.109 |
| 运行游隙系数 | 0.103 |
SKF C4024V轴承质量
| 轴承重量 | 5.55kg |
SKF C4024V轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF C4024V/C3轴承 | ￥1228.5元 | - | 14 |
| SKF C4024V/C4轴承 | ￥1388.21元 | - | 2 |
| SKF C4024V/C4VM118轴承 | ￥1638元 | - | 29 |
SKF C4024V轴承尺寸图
