SKF FY45TF/VA201轴承代号说明
F
Y
4
5
T
F
/
V
A
2
0
1
FY：方形凸缘球轴承单元
45：内径：45 mm
TF：用于高温应用的球轴承单元，包括一个带紧定螺钉锁定的嵌入式轴承
/VA201：高温轴承，冲压钢保持架，磷化锰处理，C5 级径向游隙，使用聚二醇/石墨混合物进行润滑
FY：
方形凸缘球轴承单元
45：
内径：45 mm
TF：
用于高温应用的球轴承单元，包括一个带紧定螺钉锁定的嵌入式轴承
/VA201：
高温轴承，冲压钢保持架，磷化锰处理，C5 级径向游隙，使用聚二醇/石墨混合物进行润滑

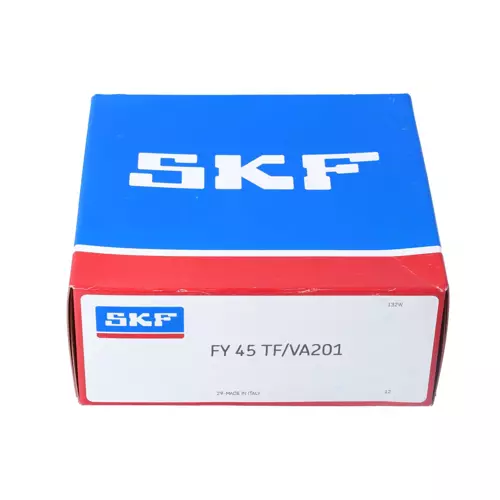

SKF FY45TF/VA201轴承
| 需要进行跑合 | 是 |
SKF FY45TF/VA201轴承尺寸
| 轴径 | d | 45mm |
| 胎肩直径内圈 | d₁ ≈ | 56.8mm |
| 轴承座高度 | A | 39mm |
| 步骤高度 | A₁ | 14mm |
| 内圈宽度 | B | 49.2mm |
| 锁紧装置侧面到螺纹中心的距离 | B₄ | 8mm |
| 联接螺栓之间的距离 | J | 105mm |
| 总宽度 | L | 137mm |
| 孔径 | N | 16mm |
| 锁紧装置侧面到滚道中心的距离 | s₁ | 30.2mm |
| 总高度 | T | 54.2mm |
SKF FY45TF/VA201轴承数据计算
| 基本额定动载 | 33.2kN |
| 基本额定静载荷 | 21.6kN |
| 极限转速 | 60r/min |
| 极限温度 | 250°C |
SKF FY45TF/VA201轴承质量
| 轴承单元质量 | 2kg |
SKF FY45TF/VA201轴承安装信息
| 沉头（紧定）螺钉 | M8x1 | |
| 螺钉的六角扳手尺寸 | 4mm | |
| 推荐螺钉的拧紧力矩 | 6.5Nm | |
| 联接螺栓，推荐公制尺寸 | 20mm | |
| 联接螺栓，推荐英尺尺寸 | 0.75in |
SKF FY45TF/VA201轴承包含的产品
| 轴承 | YAR 209-2F/VA201 |
SKF FY45TF/VA201轴承尺寸图
