SKF GE100TXG3A-2LS轴承代号说明
G
E
1
0
0
T
X
G
3
A
-
2
L
S
GE：径向球面滑动轴承（关节轴承）
100：内径：100 mm
TXG3A：不锈钢【X46Cr13/1.4034】材质，硬化研磨，分离式，由钢带固定
-2LS：带有钢背衬的三唇弹性体重型密封
GE：
径向球面滑动轴承（关节轴承）
100：
内径：100 mm
TXG3A：
不锈钢【X46Cr13/1.4034】材质，硬化研磨，分离式，由钢带固定
-2LS：
带有钢背衬的三唇弹性体重型密封

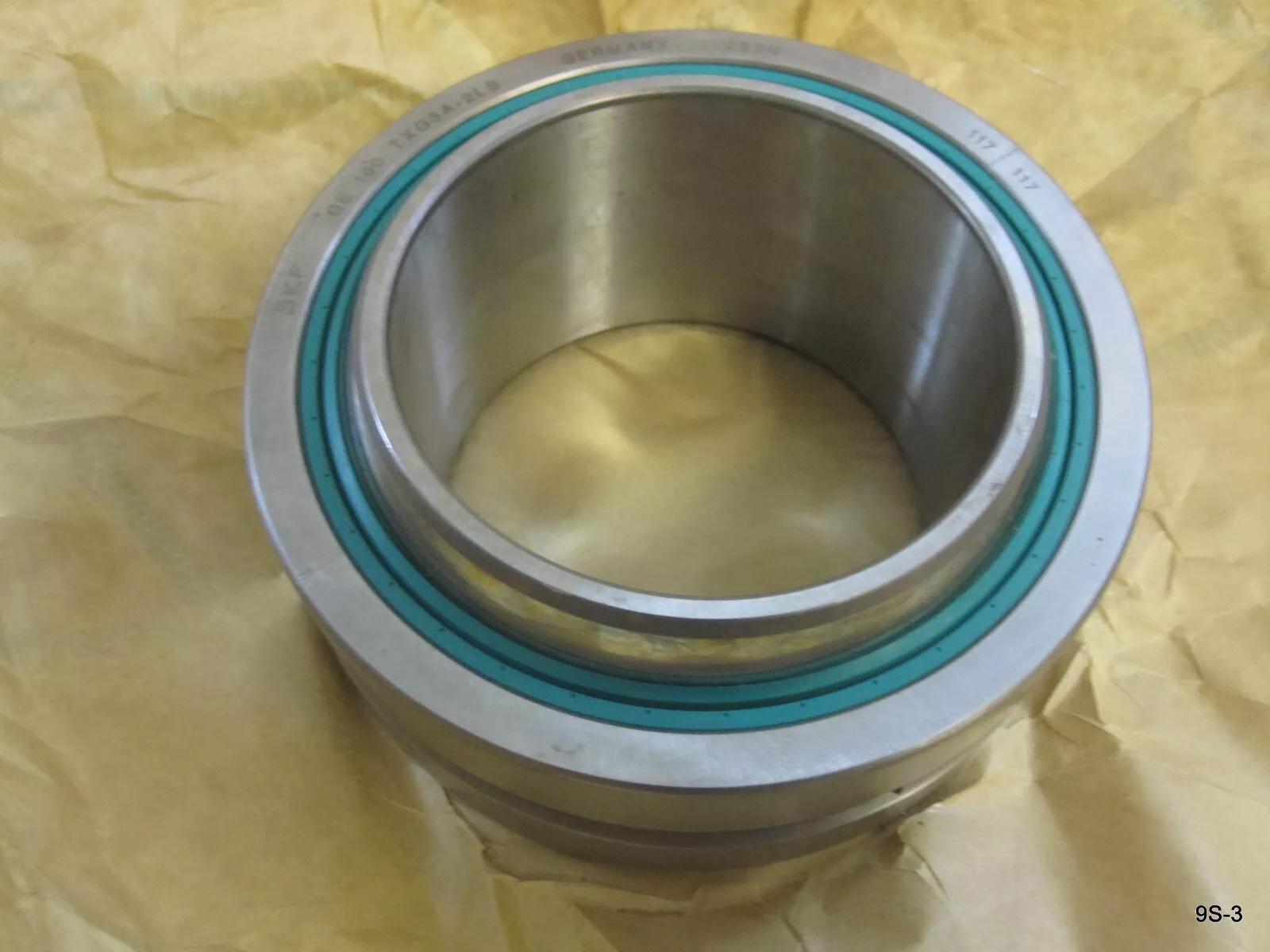

SKF GE100TXG3A-2LS轴承
| 润滑剂 | 免维护 - 干式润滑 | |
| 设计（滑动接触面组合） | 钢/PTFE 纤维 | |
| 密封解决方案 | 三唇密封件 |
SKF GE100TXG3A-2LS轴承尺寸
| 内径 | d | 100mm |
| 外径 | D | 150mm |
| 公称宽度 | B | 70mm |
| 外圈宽度 | C | 55mm |
| 倾斜角 | α | 6° |
| 内圈滚道直径 | dₖ | 130mm |
| 轴承内倒角尺寸 | r₁ min. | 1mm |
| 外圈倒角尺寸 | r₂ min. | 1mm |
SKF GE100TXG3A-2LS轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 108mm |
| 轴挡肩直径 | dₐ max. | 109.5mm |
| 轴承座挡肩尺寸 | Dₐ min. | 131mm |
| 轴承座挡肩尺寸 | Dₐ max. | 144mm |
| 轴倒角半径 | rₐ max. | 1mm |
| 轴承座倒角半径 | rb max. | 1mm |
SKF GE100TXG3A-2LS轴承数据计算
| 基本额定动载 | 1730kN |
| 基本额定静载荷 | 2850kN |
| 轴承动载荷特定系数 | 300N/mm² |
| 静态特定最小载荷系数 | 500N/mm² |
SKF GE100TXG3A-2LS轴承质量
| 球面滑动轴承质量 | 4.3kg |
SKF GE100TXG3A-2LS轴承尺寸图
