SKF GE200ESX-2LS轴承代号说明
G
E
2
0
0
E
S
X
-
2
L
S
GE：径向球面滑动轴承（关节轴承）
200：内径：200 mm
ES：优化的【钢/钢】材质，带润滑孔的开口外圈
X：免维护，终身润滑
-2LS：带有钢背衬的三唇弹性体重型密封
GE：
径向球面滑动轴承（关节轴承）
200：
内径：200 mm
ES：
优化的【钢/钢】材质，带润滑孔的开口外圈
X：
免维护，终身润滑
-2LS：
带有钢背衬的三唇弹性体重型密封

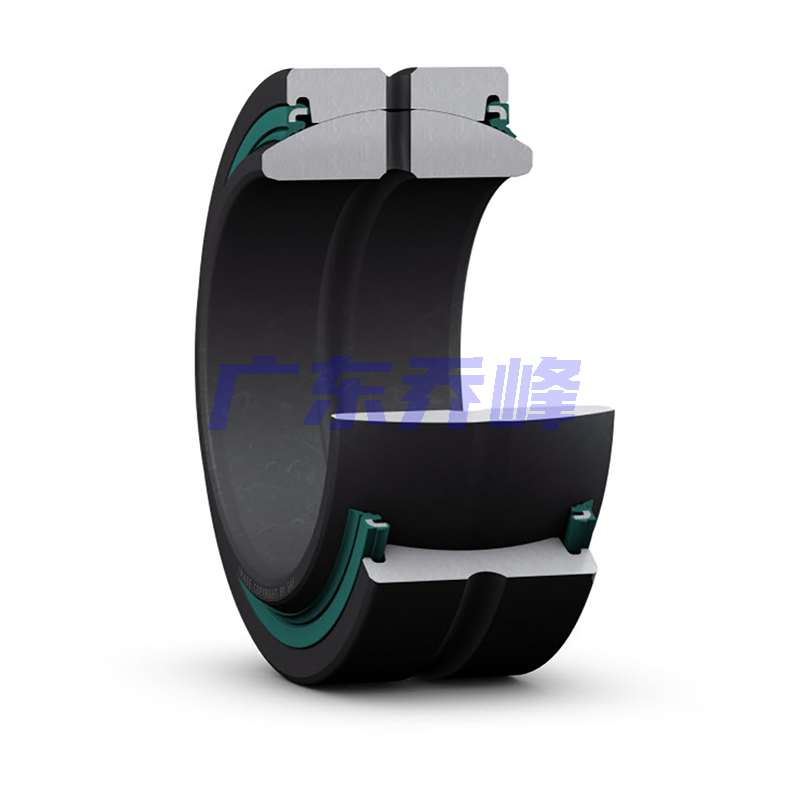

SKF GE200ESX-2LS轴承
| 润滑剂 | 免维护 - 终生脂润滑 | |
| 设计（滑动接触面组合） | 钢/钢 | |
| 密封解决方案 | 三唇密封件 |
SKF GE200ESX-2LS轴承尺寸
| 内径 | d | 200mm |
| 外径 | D | 290mm |
| 公称宽度 | B | 130mm |
| 外圈宽度 | C | 100mm |
| 倾斜角 | α | 7° |
| 内圈滚道直径 | dₖ | 250mm |
| 外圈润滑槽宽度 | b | 16mm |
| 内圈润滑槽宽度 | b₁ | 16mm |
| 润滑孔直径（外圈） | M | 7mm |
| 轴承内倒角尺寸 | r₁ min. | 1.1mm |
| 外圈倒角尺寸 | r₂ min. | 1.1mm |
SKF GE200ESX-2LS轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 212.5mm |
| 轴挡肩直径 | dₐ max. | 213.5mm |
| 轴承座挡肩尺寸 | Dₐ min. | 244.5mm |
| 轴承座挡肩尺寸 | Dₐ max. | 279.5mm |
| 轴倒角半径 | rₐ max. | 1mm |
| 轴承座倒角半径 | rb max. | 1mm |
SKF GE200ESX-2LS轴承数据计算
| 基本额定动载 | 3200kN |
| 基本额定静载荷 | 10600kN |
| 轴承动载荷特定系数 | 150N/mm² |
| 静态特定最小载荷系数 | 500N/mm² |
| 材料常数 | 330 |
SKF GE200ESX-2LS轴承质量
| 球面滑动轴承质量 | 28kg |
SKF GE200ESX-2LS轴承尺寸图
