SKF GEG50ES轴承代号说明
G
E
G
5
0
E
S
GE：径向球面滑动轴承（关节轴承）
G：内圈宽度等于孔径
50：内径：50 mm
ES：优化的【钢/钢】材质，带润滑孔的开口外圈
GE：
径向球面滑动轴承（关节轴承）
G：
内圈宽度等于孔径
50：
内径：50 mm
ES：
优化的【钢/钢】材质，带润滑孔的开口外圈

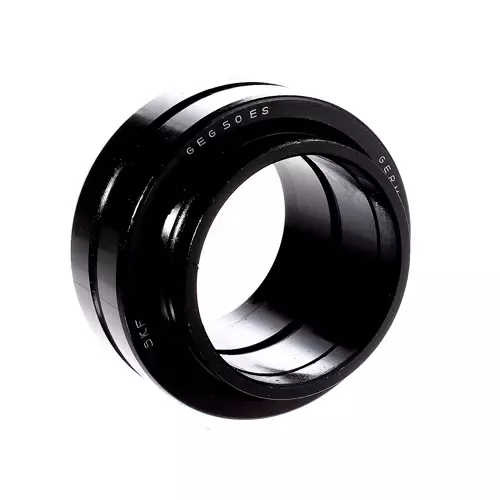

SKF GEG50ES轴承
| 润滑剂 | 定期重新润滑 - 润滑脂 | |
| 设计（滑动接触面组合） | 钢/钢 | |
| 密封解决方案 | 不需要密封件 |
SKF GEG50ES轴承尺寸
| 内径 | d | 50mm |
| 外径 | D | 75mm |
| 公称宽度 | B | 50mm |
| 外圈宽度 | C | 28mm |
| 倾斜角 | α | 4° |
| 内圈滚道直径 | dₖ | 66mm |
| 内圈肩部直径向两侧延伸 | d₁ ≈ | 57mm |
| 外圈润滑槽宽度 | b | 4.6mm |
| 内圈润滑槽宽度 | b₁ | 4.8mm |
| 润滑孔直径（外圈） | M | 3mm |
| 轴承内倒角尺寸 | r₁ min. | 0.6mm |
| 外圈倒角尺寸 | r₂ min. | 1mm |
SKF GEG50ES轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 55.9mm |
| 轴挡肩直径 | dₐ max. | 57mm |
| 轴承座挡肩尺寸 | Dₐ min. | 62.7mm |
| 轴承座挡肩尺寸 | Dₐ max. | 70.5mm |
| 轴倒角半径 | rₐ max. | 0.6mm |
| 轴承座倒角半径 | rb max. | 1mm |
SKF GEG50ES轴承数据计算
| 基本额定动载 | 156kN |
| 基本额定静载荷 | 780kN |
| 轴承动载荷特定系数 | 100N/mm² |
| 静态特定最小载荷系数 | 500N/mm² |
| 材料常数 | 330 |
SKF GEG50ES轴承质量
| 球面滑动轴承质量 | 0.56kg |
SKF GEG50ES轴承尺寸图
